Planla. Paylaş. Bağla.
Elektrik yerleşiminizi duvar fotoğrafları üzerinde planlayın — veya güneş panellerinizi uydu görüntüleri üzerinde. Elektrikçinize profesyonel bir PDF verin. Teknik bilgi gerektirmez.

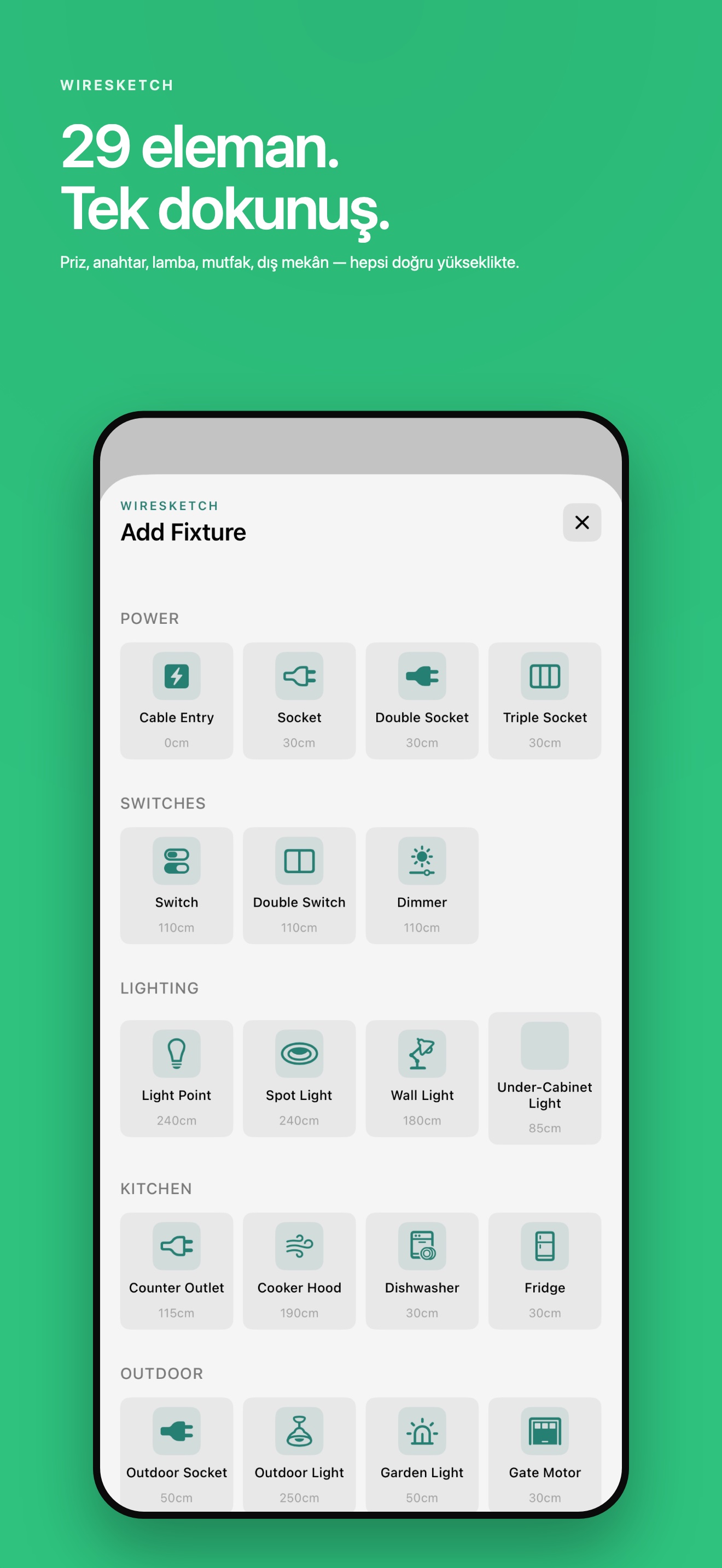

29 armatür tipi
Prizler, anahtarlar, dimmerler, aydınlatmalar, veri çıkışları, mutfak aletleri, dış mekan armatürleri, EV şarj istasyonları, yerden ısıtma, duman dedektörleri ve 10 kategoride daha fazlası.
Çoklu duvar projeleri
Bir odadaki her duvarı planlayın. Proje başına birden fazla duvar fotoğrafı ekleyin, aralarında geçiş yapın ve armatürleri duvar bazında düzenli tutun.

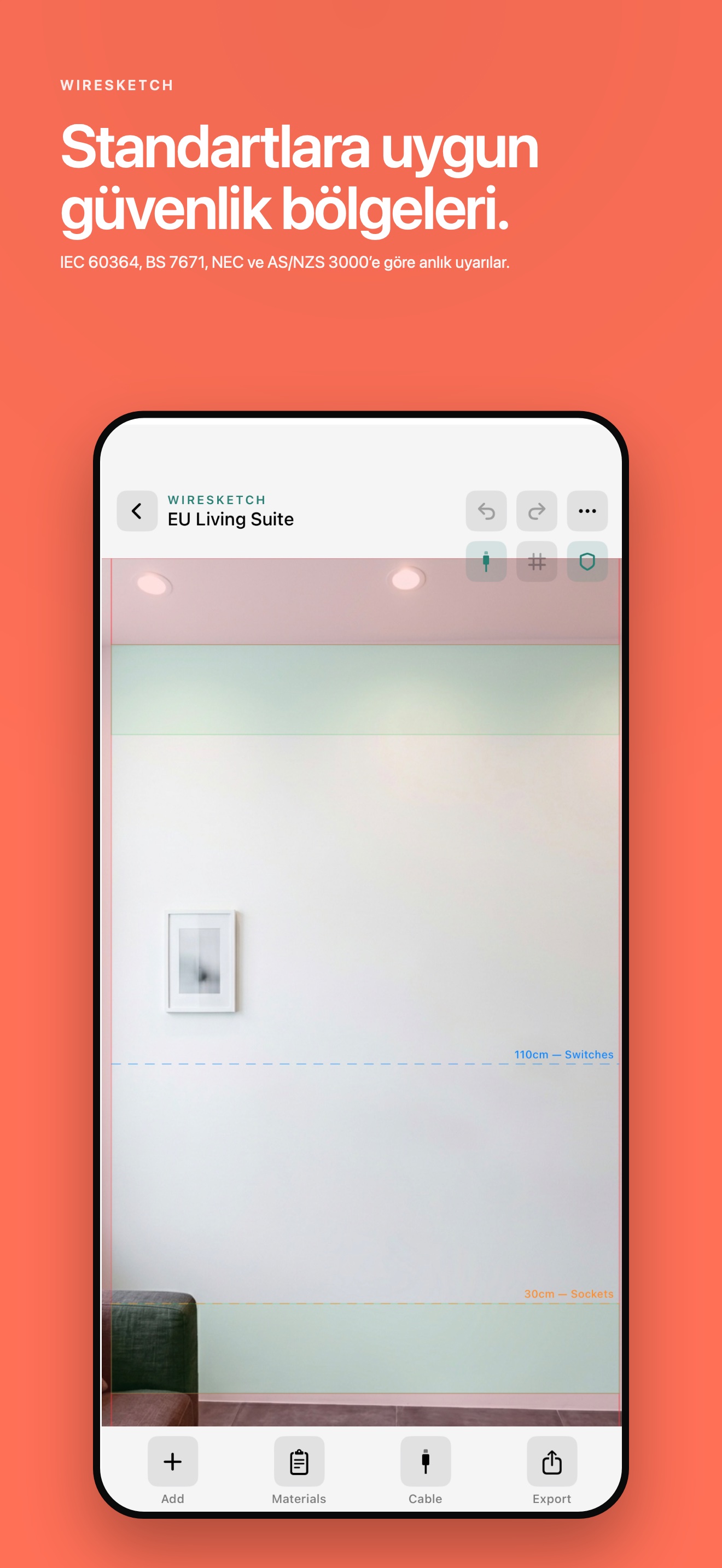

Güvenlik bölgeleri
IEC 60364, BS 7671, NEC ve AS/NZS 3000'e göre bölgeye özgü kablo döşeme bölgeleri. Islak hacim IEC Bölge 0/1/2 dahil. Gerçek zamanlı ihlal uyarıları.
Akıllı ölçüler
Duvar fotoğrafınıza bir kutu çizin, bir ölçü girin ve diğerini otomatik hesaplayın. Pro Measurements her armatür için duvar kenarından mesafe ve yerden yüksekliği gösterir.
4 oda tipi · 4 bölge
Kuru oda, ıslak hacim, mutfak ve dış mekan. AB (DIN 18015), İngiltere (BS 7671), ABD (NEC) ve AUS/NZ (AS/NZS 3000) bölgeye özgü kurallar, kablo tipleri ve sembollerle.

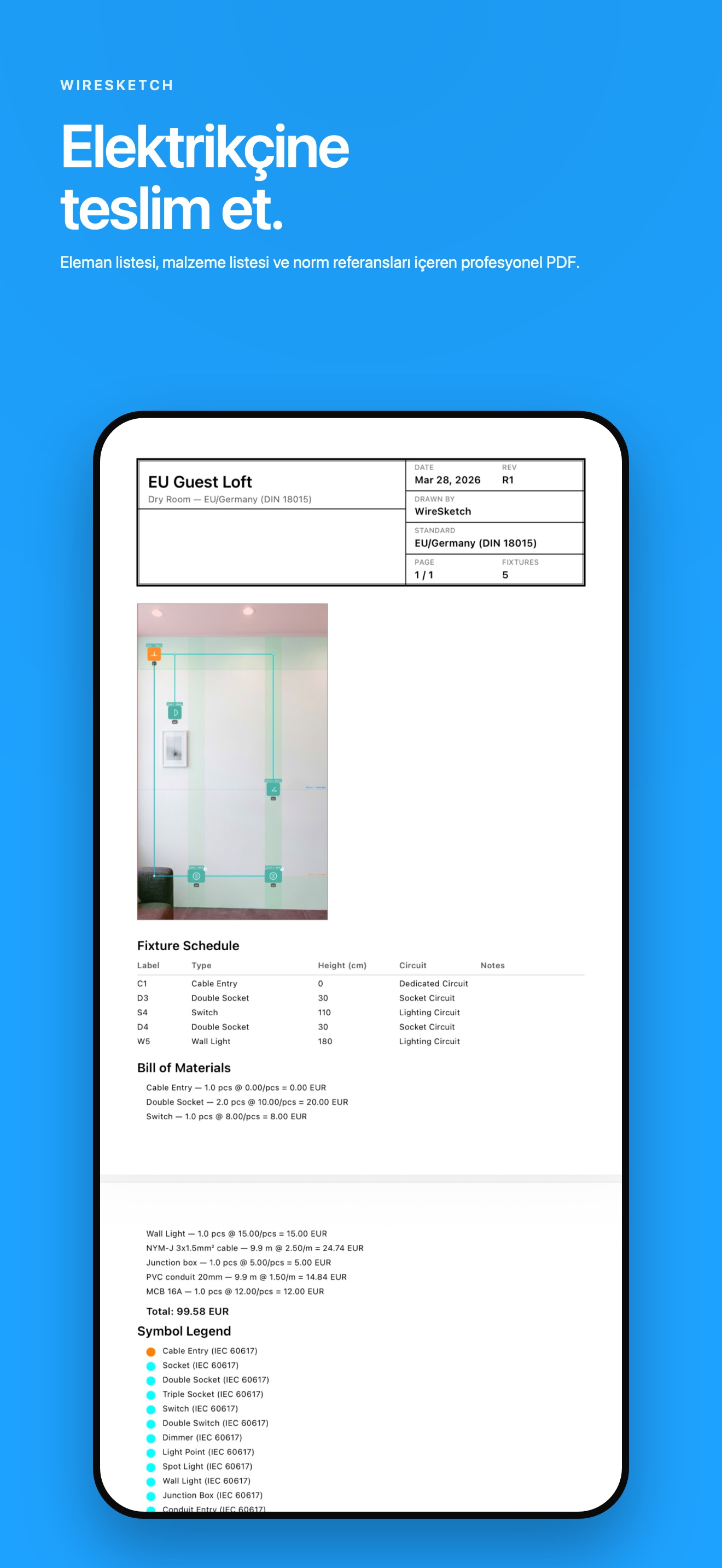

Profesyonel dışa aktarma
Başlık bloğu, armatür listesi, malzeme listesi ve sembol lejandı ile WYSIWYG PDF. Ayrıca PNG, JPEG ve CSV. Ekranda gördüğünüz şey dışa aktardığınız şeydir.

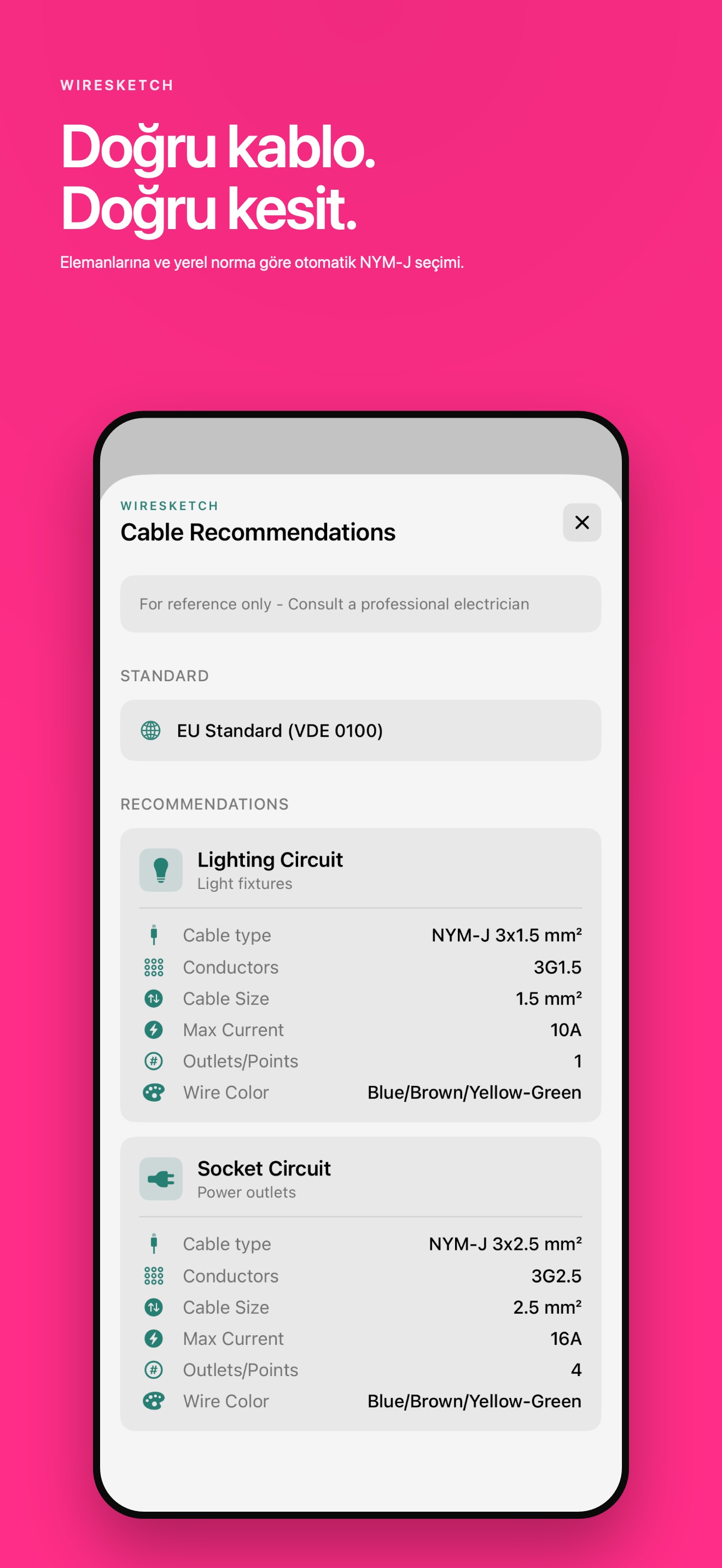

Kablo önerileri
Bölgeye özgü kablo tipleri (NYM-J, Twin & Earth, Romex, TPS), iletken sayıları, devre bölme hesaplamaları ve malzeme maliyet tahminleri.
Çizim & notlandırma
Serbest çizim, oklar, metin notları ve iğneler doğrudan duvar fotoğrafınız üzerinde. 5 renk. Paylaşmadan önce planlarınızı işaretleyin.
Kablolama rotaları
Armatürlerden buat kutularına otomatik kablo yönlendirme. Önce dikey veya önce yatay yollar. Geçiş yapmak için dokunun. Standartların izin verdiği yerlerde çapraz döşeme.
9 dil
İngilizce, Almanca, Fransızca, Felemenkçe, Türkçe, İspanyolca, İtalyanca, Lehçe ve Portekizce. Uygulamayı yeniden başlatmadan anında dil değiştirin.
WireSketch bölgeye duyarlıdır. Konut başına dört yönetmelik setinden birini seçersin ve içindeki tüm projeler bunu devralır — böylece mesafeler, sigorta varsayılanları, kablo seçimi ve yük hesabı tüm konutta tutarlı kalır. Her seçimin gerçekte ne uyguladığı, dürüstçe adlandırıldı:
Diğer Avrupa ülkeleri. IEC 60364 uyumlaştırılmış bir iskelet, ancak ulusal yönetmelikler bunu farklı şekilde tamamlıyor — Fransa NF C 15-100, İspanya REBT, İtalya CEI 64-8, Belçika AREI/RGIE, İsviçre NIN kullanıyor. DIN 18015 / VDE 0100 seçimi, IEC uyumlu herhangi bir ülke için mevcut en yakın eşleşmedir, ancak tesisat bölgeleri, zorunlu devre sayıları, priz yoğunluğu ve banyo hacim tanımları uluslararası olarak farklılık gösterir. Fransa, İspanya, İtalya, Belçika ve Fransızca/İtalyanca konuşulan İsviçre için: WireSketch’i sadece yerleşim planlama aracı olarak kullan ve devre sayıları ile bölge uyumunu yerel lisanslı bir elektrikçiye bırak.
ABD’nin tam hikâyesi. Saf NEC hiçbir yerde uygulanmıyor — her yönetim onu değişikliklerle benimser. Kaliforniya (CEC + Title 24), Massachusetts, NYC ve Chicago önemli ölçüde ekleme yapar. NEC yılı seçilemez (AHJ’n 2017, 2020 veya 2023’te olabilir). Konut son devresi için AFCI kuralları (NEC 210.12) MODELLENMEMIŞTIR — bu, yatak odaları, oturma odaları, yemek odaları, mutfaklar, çamaşırhaneler ve aile odalarını kapsayan en kritik modern konut gerekliliğidir. Boru dolum hesabı, hizmet girişi özellikleri ve yerel müfettiş alışkanlıkları kapsam dışıdır. WireSketch’i planlama konuşması için kullan; ruhsatlı tasarımı yetkili bir profesyonele devret.
Şu anda desteklenmiyor. Kanada (CSA C22.1) kendi rejimi — NEC değil — ve henüz ayrı bir seçeneği yok. İrlanda pratikte BS 7671’den ayrılır ve ayrı modellenmemiştir. Bu yönetimlerden birindeysen: dört seçenekten hiçbiri sana uyumlu varsayılanlar vermez; uygulamayı yalnızca eskiz aracı olarak kabul et.
WireSketch bir planlama aracıdır, mühürlü bir elektrik tasarımı değildir. Lisanslı bir elektrikçi, herhangi bir tesisat çalışmasından önce yerleşimi doğrulamalı ve onaylamalıdır — bu, WireSketch’in desteklediği her yönetimde yasal bir gerekliliktir. GFCI/RCD ıslak alan kuralları bölgeye göre uygulanır. Uygulama planlama konuşmasını hızlandırıp somutlaştırır; nitelikli bir profesyonelin yapacağı norma uygun tasarımın yerine geçmez.

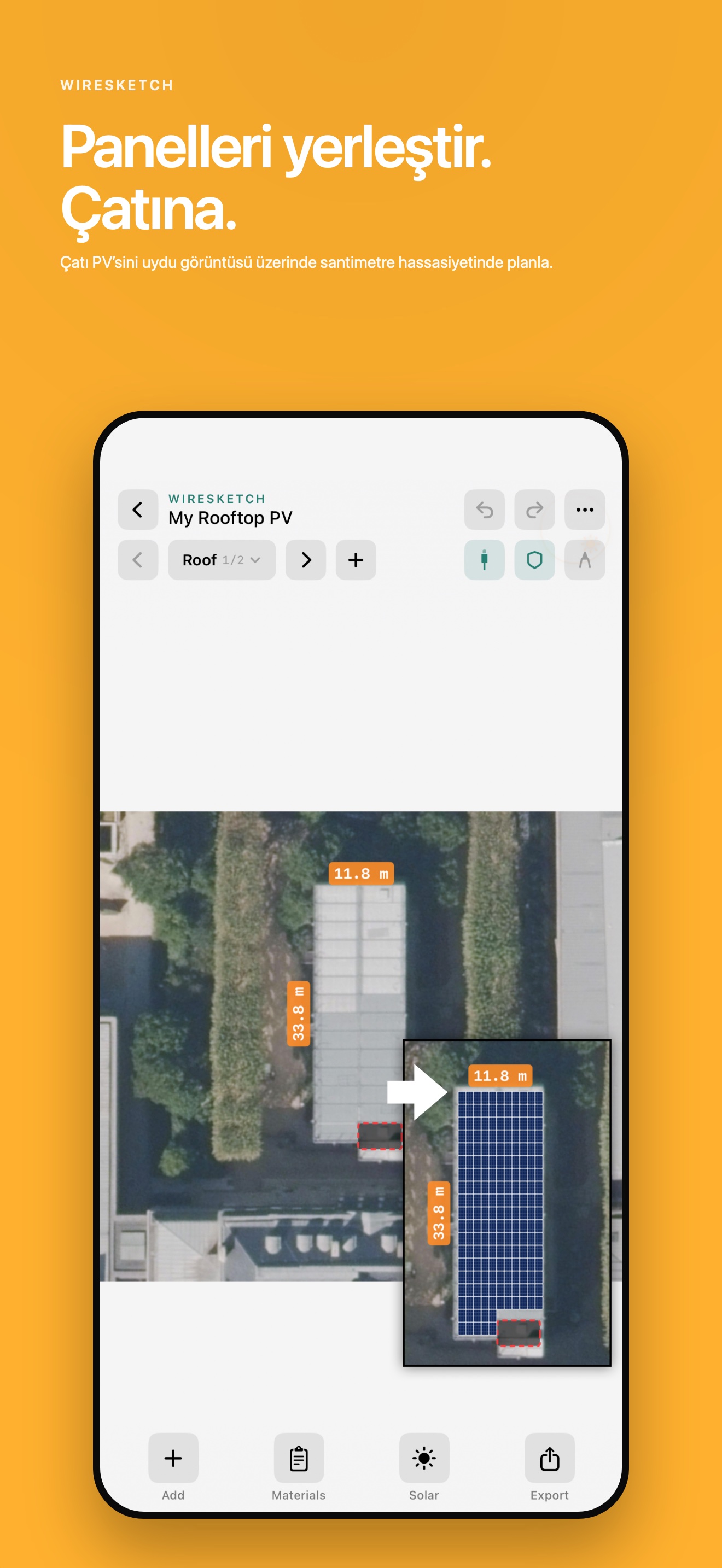

Uydu çatı planlaması
Adresinizi arayın, uydu görüntüsünü çatınıza hizalayın ve çatı alanınızı çizin. Baca, çatı penceresi gibi engelleri işaretleyin — paneller otomatik olarak etraflarına yerleşir. Uydu görüntüleri © Apple Maps, yalnızca planlama amaçlı gösterilir.
Gerçek boyutlu panel dimensionering
300W, 400W, 450W veya 500W paneller seçin. Dikey veya yatay yönlendirme. Paneller gerçek boyutlarında boşluksuz yerleştirilir — kaydırıcı ile sayıyı ayarlayın veya Çatıyı Doldur'a dokunun.
Sistem özeti
Canlı kWp hesaplaması, tahmini yıllık kWh verimi, inverter boyutlandırma (tek/üç faz), akü önerileri, DC/AC kablo boyutlandırma ve öz tüketim tahminleri.
Elektrik odası
İnverter, akü, birleştirici kutu ve sistem bileşenleri için ayrılmış ikinci duvar. Güneş enerjisi kurulumunuzun iç mekan tarafını ayrı bir fotoğraf üzerinde planlayın.
Enerji Planı
Yerleştirdiğiniz cihazlardan (EV şarj cihazı, fırın, buzdolabı…) otomatik olarak doldurulur. Üç dürüst başlık: güneş enerjinizin ne kadarının gerçekten yerinde kullanıldığı, bir akünün kesinti sırasında kaç gün idare edeceği ve basit bir geri ödeme tahmini. Ayrıca tak-çalıştır balkon güneş enerjisi ve akü paketleri. Daha fazla bilgi →

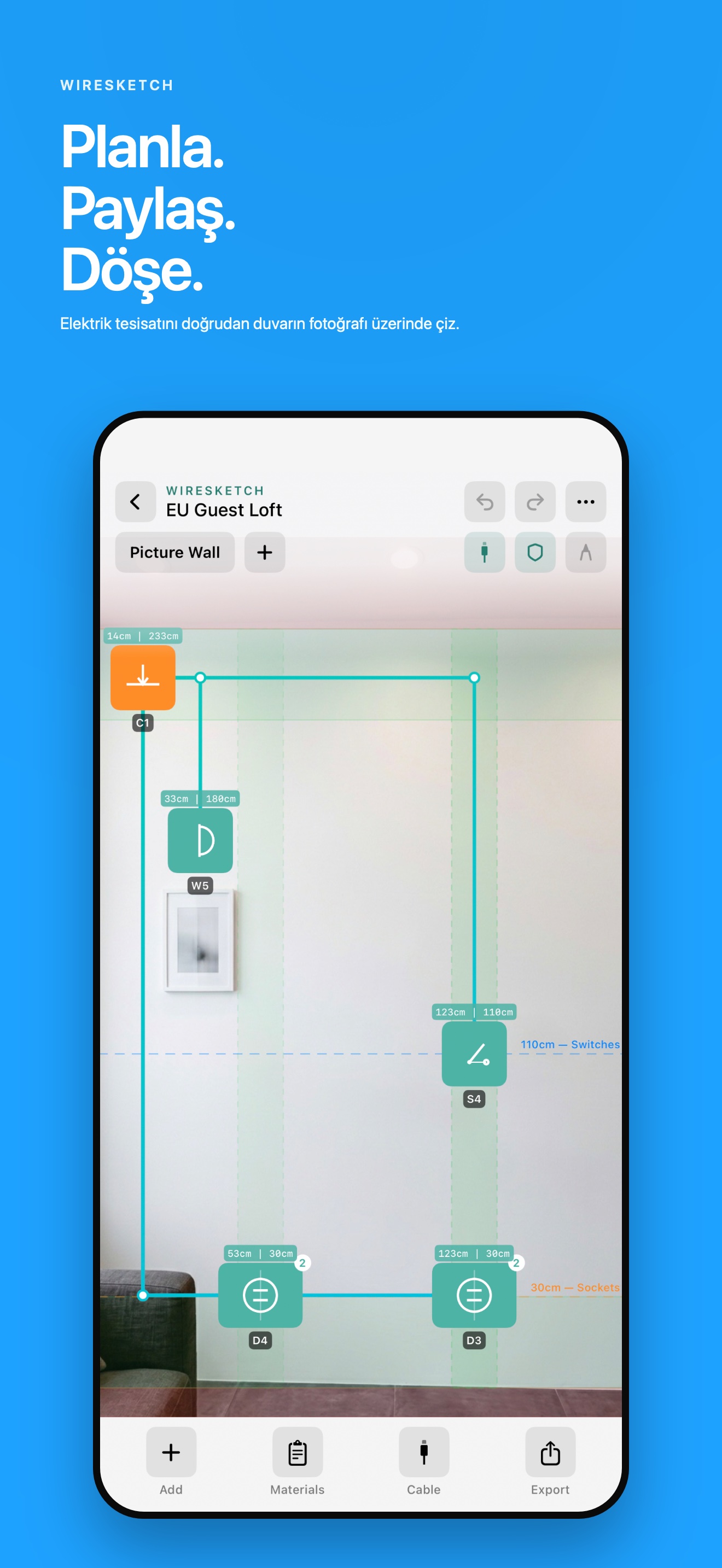

Duvar fotoğraflarında planlayın
Konutlar ve projeler
Güvenlik bölgeleri
Güneş çatı planlayıcısı
34 cihaz tipi
Sigorta panosu (Pro)
Kablo önerileri

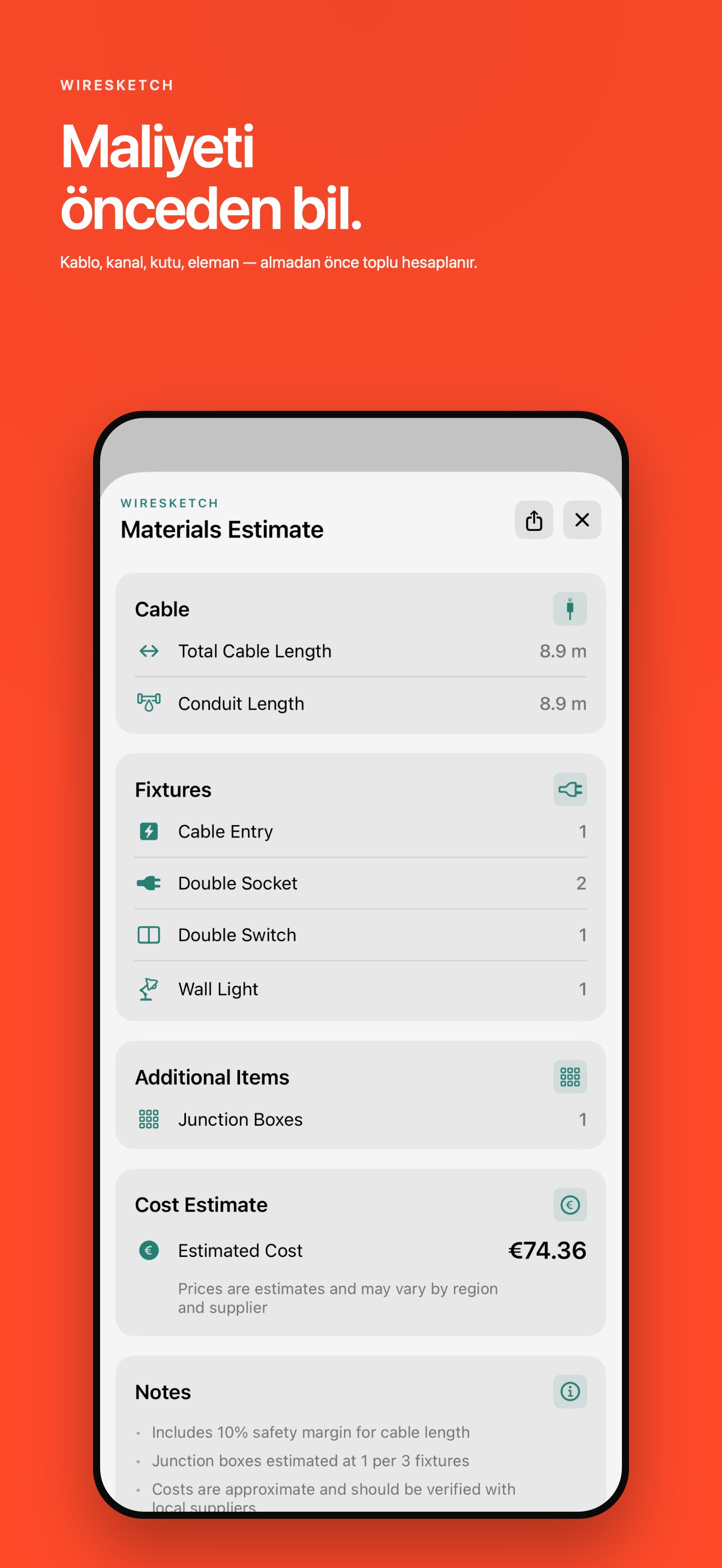

Malzeme ve işçilik

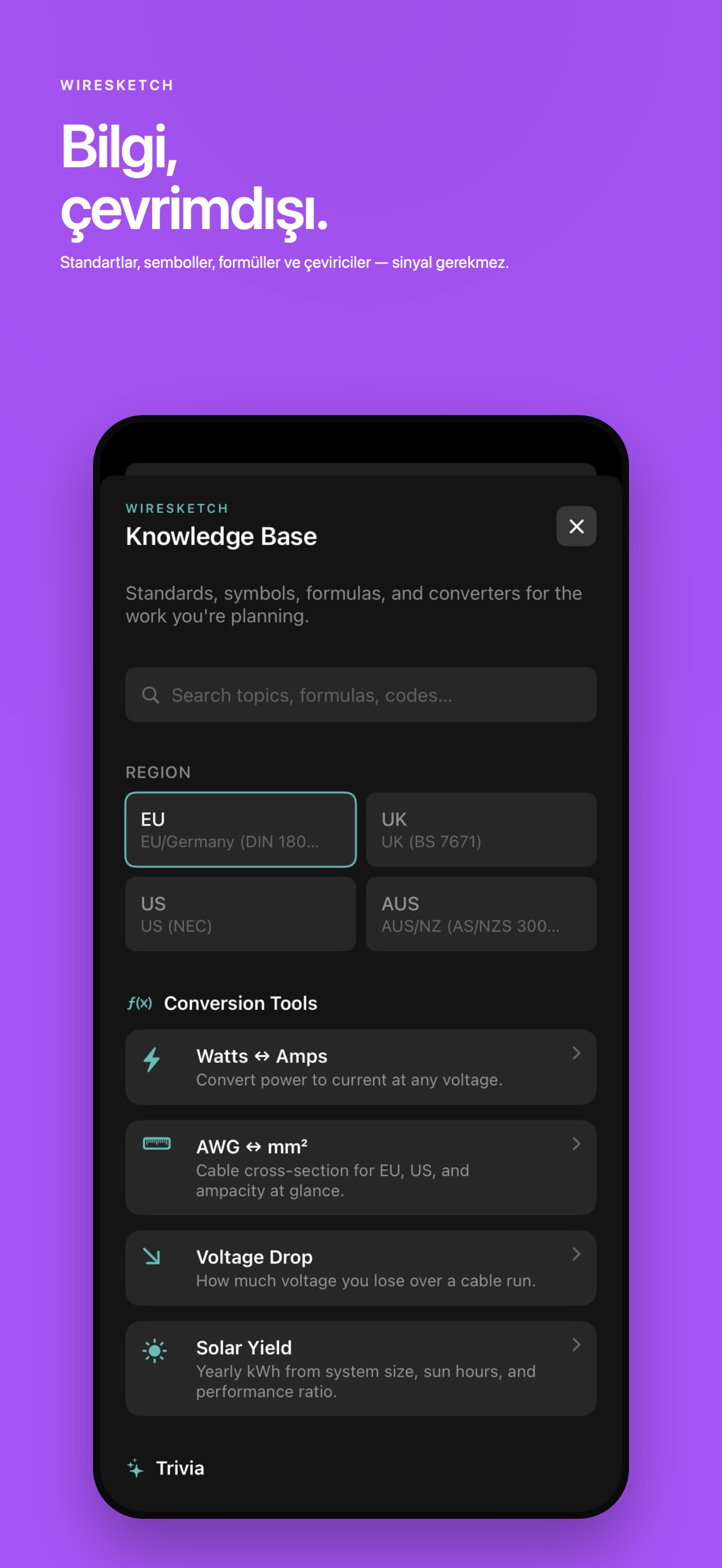

Bilgi bankası
Yenileme planı PDF
WireSketch nedir?
WireSketch, duvar fotoğrafları üzerinde elektrik tesisatları planlamak için bir iOS uygulamasıdır. Duvarınızı fotoğraflayın, priz, anahtar ve aydınlatma gibi armatürleri yerleştirin, bölgesel elektrik standardınıza göre güvenlik bölgelerini görüntüleyin, kablo önerileri alın ve profesyonel PDF planları dışa aktarın.
Hangi elektrik standartları destekleniyor?
Dört standart, bölge yerine standarda göre adlandırılmış: DIN 18015 / VDE 0100 (Almanya; Avusturya, Almanca konuşulan İsviçre ve Hollanda için makul başlangıç noktası), BS 7671 (Birleşik Krallık, 18. baskı A2 2022), NEC base (ABD planlama referansı, yönetmelik uyumlu değil), ve AS/NZS 3000 (Avustralya/NZ). Islak alanlar için IEC 60364 bölgeleri dördünde de uygulanır. Diğer Avrupa ulusal kodları (Fransa/NF C 15-100, İspanya/REBT, İtalya/CEI 64-8, Belçika/AREI) ve Kanada (CSA C22.1) ayrıca modellenmemiştir — bu yönetimler için uygulamayı yalnızca eskiz aracı olarak kabul et ve uyumluluğu yerel bir elektrikçiye bırak.
Banyo elektrik yerleşimi planlayabilir miyim?
Evet. WireSketch, IEC 60364 Bölge 0, Bölge 1 ve Bölge 2 güvenlik bölgeleri ile özel bir ıslak hacim moduna sahiptir. Duş ve küvet yakınında armatürleri nereye yerleştirebileceğinizi ve yerleştiremeyeceğinizi gösterir.
Bir elektrikçinin yerini alır mı?
Hayır. WireSketch yalnızca bir planlama aracıdır. Tüm elektrik işleri yetkili bir elektrikçi tarafından yapılmalıdır. Uygulama yerleşiminizi planlamanıza ve iletmenize yardımcı olur.
Çevrimdışı çalışır mı?
Evet. Her şey çevrimdışı çalışır. Tüm veriler cihazınızda kalır. Tek ağ bağlantısı, App Store üzerinden opsiyonel uygulama içi satın almalar içindir.
Hangi diller destekleniyor?
İngilizce, Almanca, Fransızca, Felemenkçe, Türkçe, İspanyolca, İtalyanca, Lehçe ve Portekizce. Uygulama içinde anında geçiş yapın.
Uygulama içi satın almalar nelerdir?
Multi-Wall proje başına birden fazla duvar fotoğrafı eklemenize olanak tanır. Pro Measurements ölçüleri otomatik hesaplar ve perspektif düzeltme ekler. Pro Bundle her ikisini indirimli olarak içerir. Solar Planner kWp, verim ve inverter/akü boyutlandırma ile uydu görüntüleri üzerinde güneş panelleri planlamanıza olanak tanır.
WireSketch ile güneş panelleri planlayabilir miyim?
Evet. Solar Planner eklentisi adresinizi aramanıza, çatınızı uydu görüntülerinde görmenize, çatı alanını çizmenize, baca gibi engelleri işaretlemenize ve panelleri otomatik yerleştirmenize olanak tanır. kWp, tahmini yıllık kWh verimi, inverter boyutlandırma, akü önerileri ve kablo boyutlandırma ile canlı sistem özeti alırsınız. Güneş enerjisi kurulumcunuzla paylaşmak için profesyonel bir PDF dışa aktarın.
Bir güneş enerjisi kurulumcusunun yerini alır mı?
Hayır. WireSketch Solar Planner yalnızca planlama amaçlı bir iletişim aracıdır. Tüm güneş enerjisi kurulumları ölümcül DC gerilimleri, çatı çalışma tehlikeleri ve şebeke bağlantı gereksinimleri içerir. Profesyonel bir tasarım için planınızı sertifikalı bir güneş enerjisi kurulumcusu ile paylaşın.
DIN 18015 / VDE 0100 (Almanya)
Alman varsayılanının gerçekte ne uyguladığı — ve DIN uyumlu ülkelerin (AT, CH-de, NL) nereye uyduğu. Ayrıca modellemediklerimiz.
BS 7671 (Birleşik Krallık)
18. baskı Değişiklik 2 (2022). WireSketch’in ne uyguladığı, Part P bildirimli işin neden hala kayıtlı bir kurulumcuya ihtiyacı olduğu.
NEC base (ABD)
Neden “saf NEC” hiçbir yerde değiştirilmeden uygulanmıyor ve ABD konut planlaması için pratik sınırlar.
AS/NZS 3000 (AU/NZ)
Wiring Rules — WireSketch’in ne modellediği, lisanslama kurallarının nerede değiştiği, kapsam dışı olan.

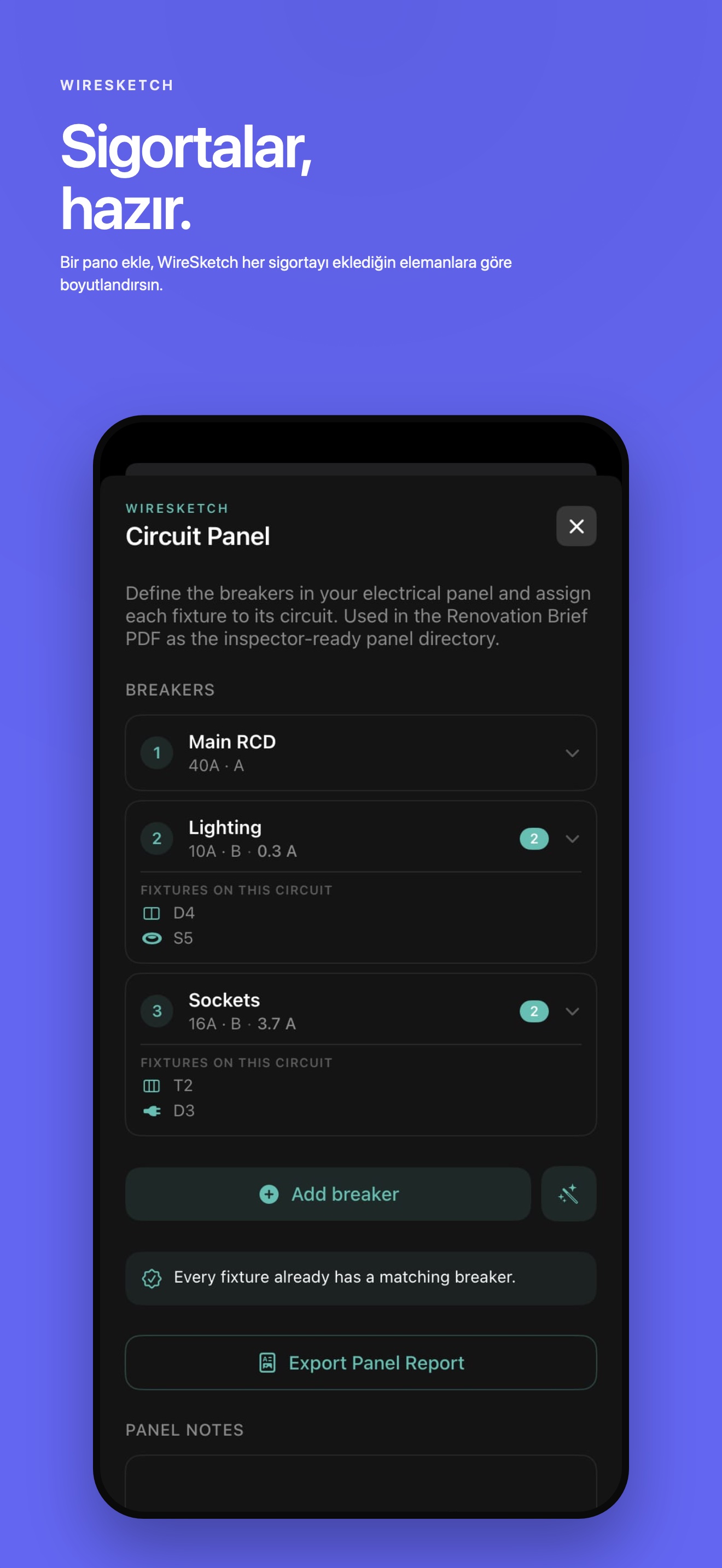

Sigorta Panosu (Pro)
Her sigortayı oluştur, yerleştirilen cihazlardan otomatik doldur, Pano Raporu PDF’si dışa aktar. 1.8 amiral Pro özelliği.

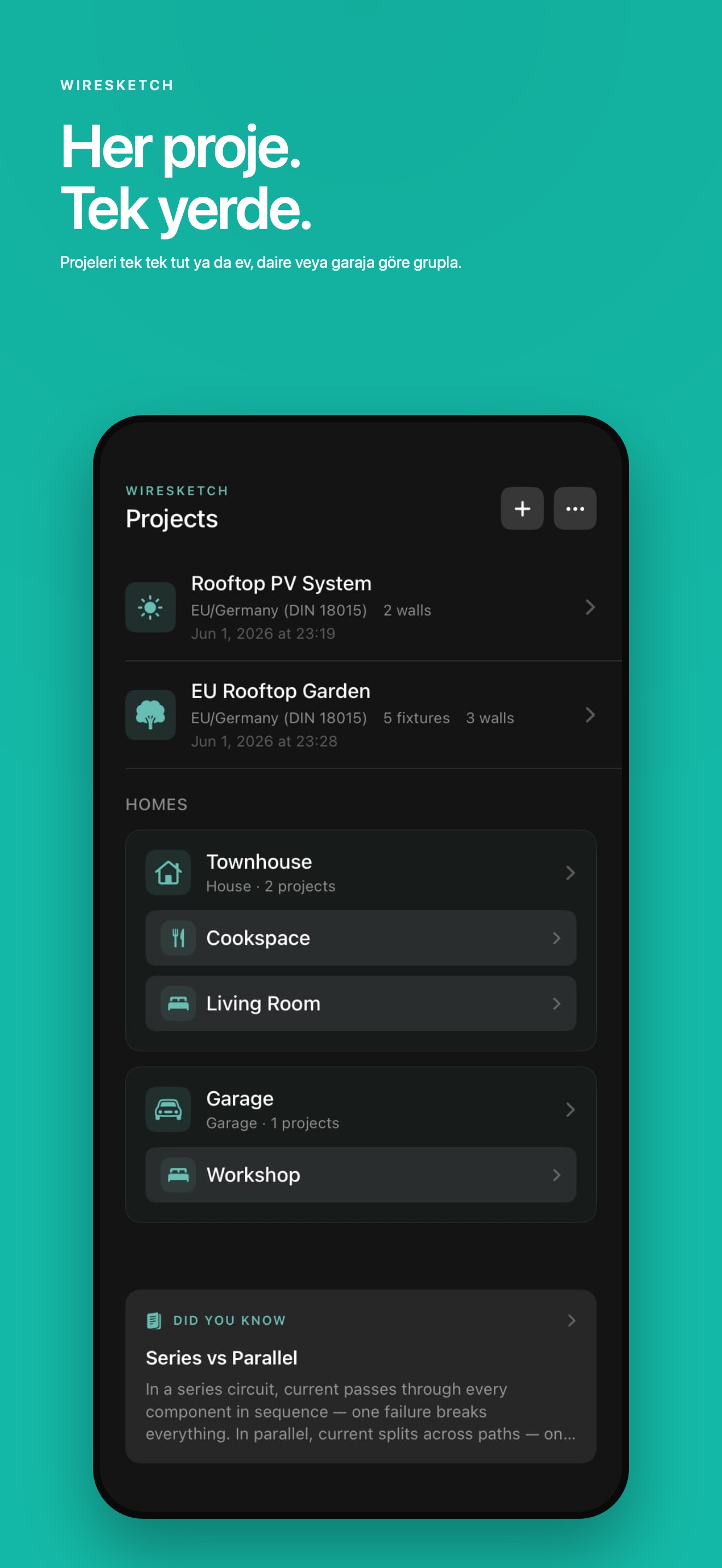

Konutlar — tek elektrik standardı
Müstakil, Daire, Apartman, Garaj, Ticari. Bir adres, bir bölge, bir veya daha fazla pano. Herkese ücretsiz.
Yenileme Planı PDF
A4 kapak, duvar eskizleri, cihaz çizelgesi, malzeme listesi ve 8 maddelik elektrikçi kontrol listesi.
IEC 60364 ıslak alan bölgeleri
Zone 0/1/2 açıklaması: ne nereye uyar, hangi IP sınıfı nereye uygundur, ve neden ABD farklı bir model kullanır.
Bölgeye göre kablo tipleri
NYM-J, Twin & Earth, NM-B, TPS — konut kablosu nerede kullanılır ve neden değiştirilemezler.
Sigorta eğrileri (B/C/D)
Pano satırındaki eğri sütunu ne anlama gelir. Hangi eğri ne zaman, ve neden 16 A B 16 A C ile aynı değildir.
