Planifie. Partage. Branche.

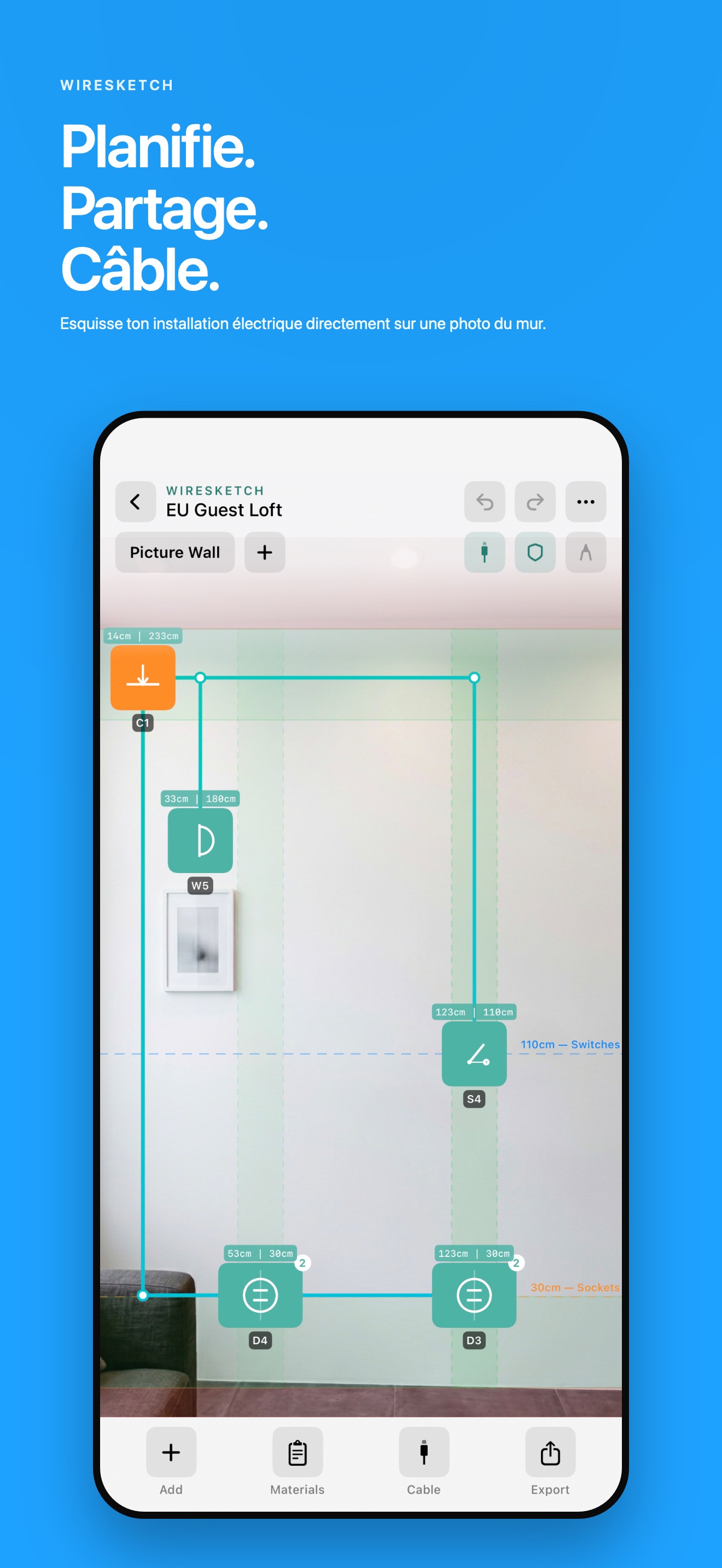

Planifiez votre installation électrique sur photos murales — ou vos panneaux solaires sur imagerie satellite. Remettez un PDF professionnel à votre électricien. Aucune connaissance technique requise.
29 types d'appareillages

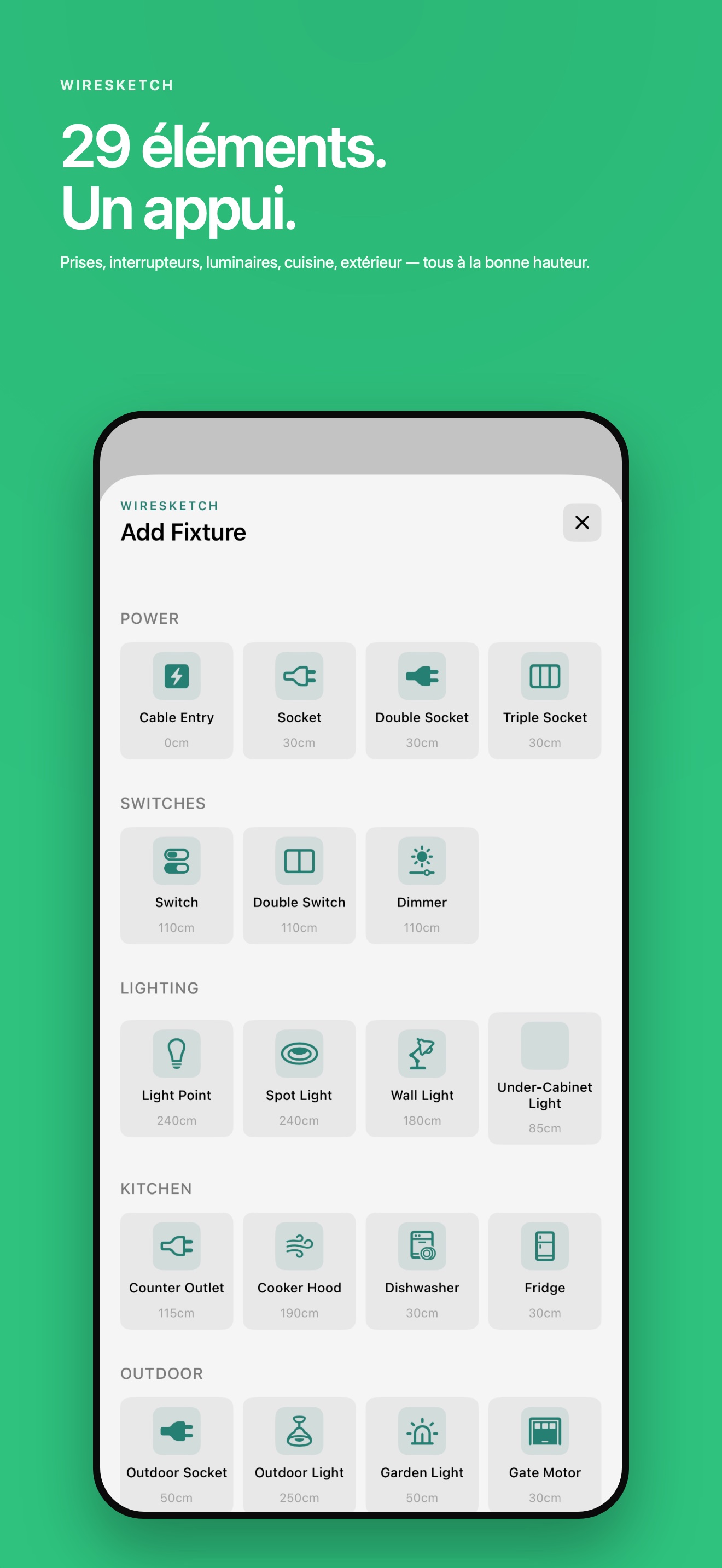

Prises, interrupteurs, variateurs, luminaires, prises données, appareils de cuisine, installations extérieures, bornes de recharge VE, plancher chauffant, détecteurs de fumée et plus dans 10 catégories.
Projets multi-murs
Planifiez chaque mur d'une pièce. Ajoutez plusieurs photos de murs par projet, basculez entre elles et gardez les appareillages organisés par mur.
Zones de sécurité

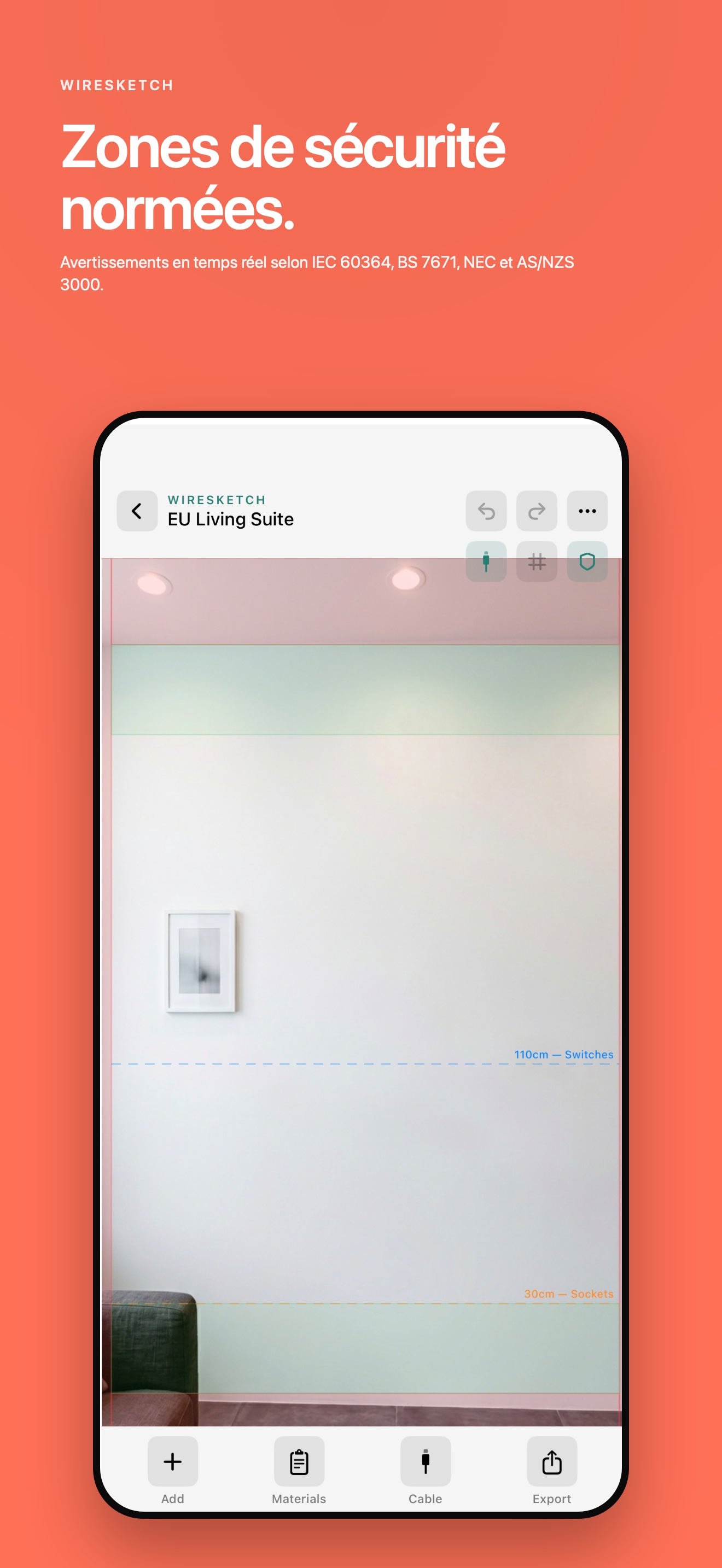

Zones de cheminement de câbles spécifiques par région selon IEC 60364, BS 7671, NEC et AS/NZS 3000. Zones IEC 0/1/2 pièces humides incluses. Alertes de violation en temps réel.
Dimensions intelligentes
Dessinez un cadre sur votre photo murale, entrez une dimension, et calculez automatiquement l'autre. Pro Measurements affiche la distance au bord du mur et la hauteur depuis le sol pour chaque appareillage.
4 types de pièces · 4 régions
Pièce sèche, pièce humide, cuisine et extérieur. EU (DIN 18015), UK (BS 7671), US (NEC) et AUS/NZ (AS/NZS 3000) avec règles, types de câbles et symboles spécifiques à chaque région.
Export professionnel

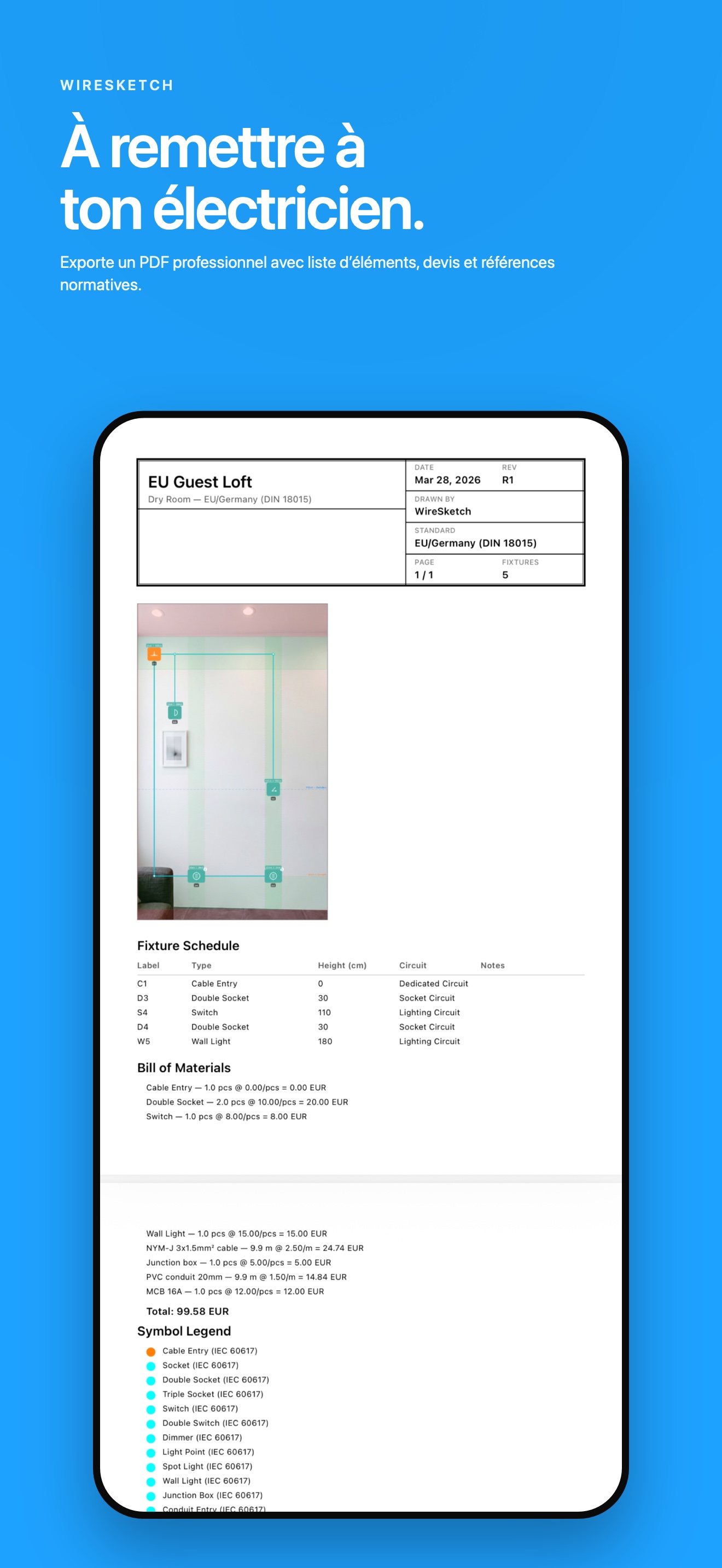

PDF WYSIWYG avec cartouche, tableau des appareillages, nomenclature et légende des symboles. Aussi PNG, JPEG et CSV. Ce que vous voyez à l'écran est ce que vous exportez.
Recommandations de câblage

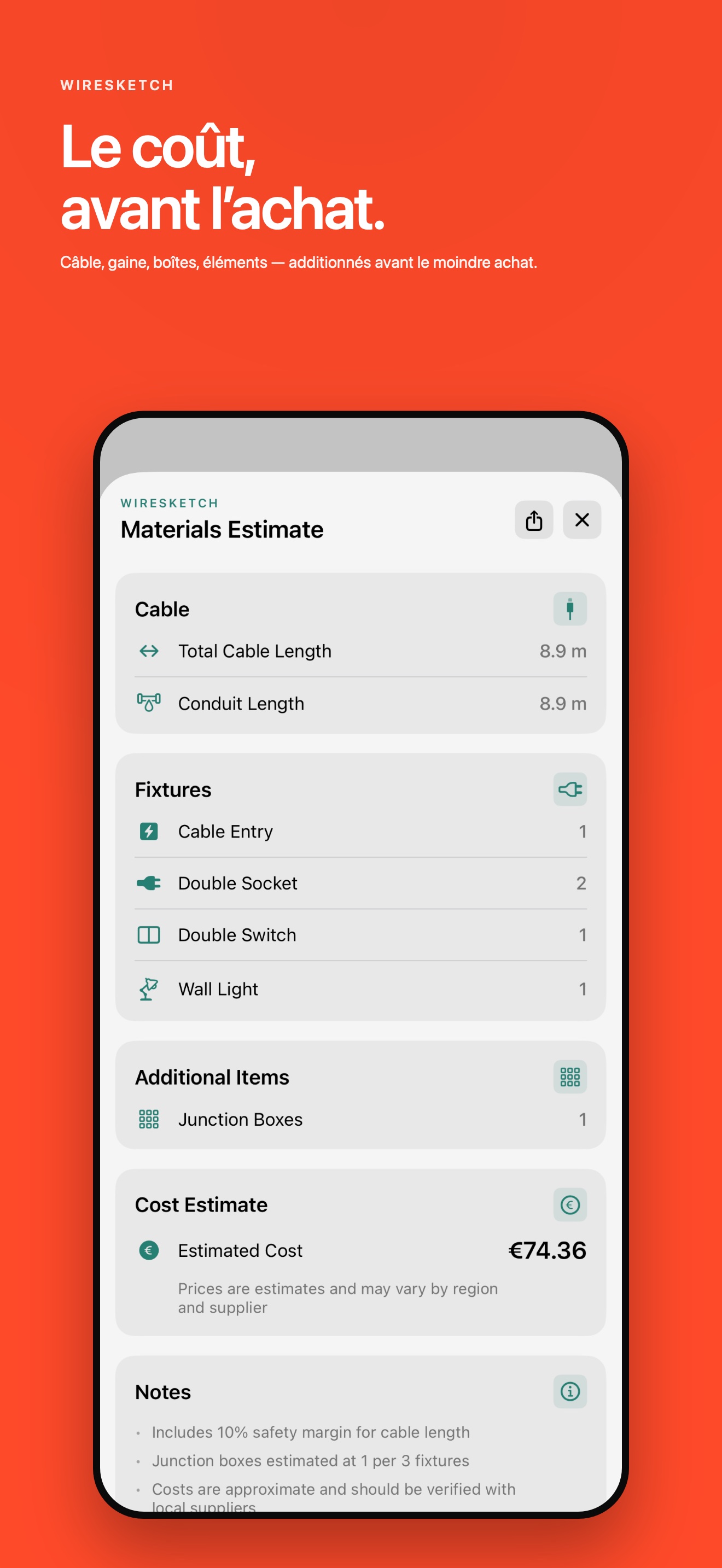

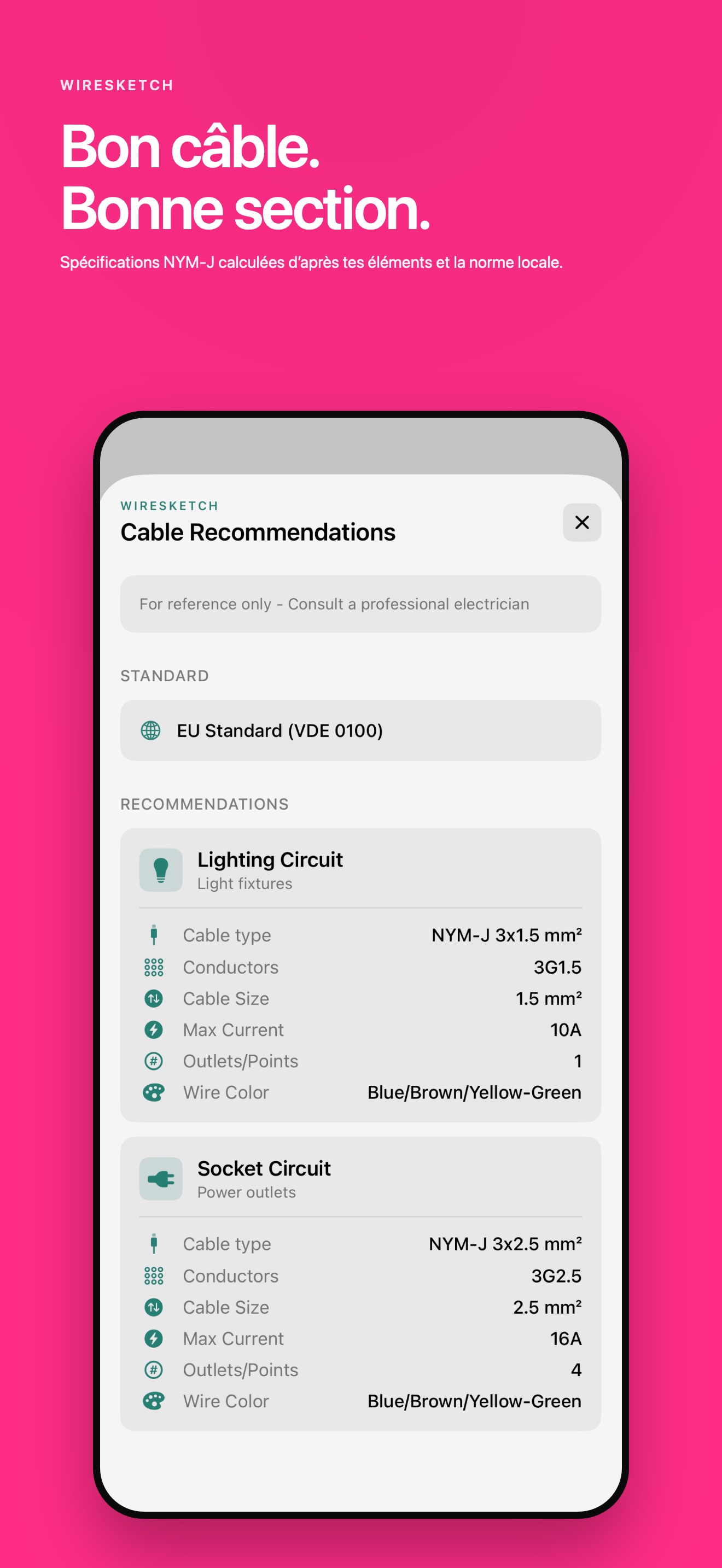

Types de câbles spécifiques par région (NYM-J, Twin & Earth, Romex, TPS), nombre de conducteurs, calculs de répartition des circuits et estimations de coûts matériaux.
Esquisser & annoter
Dessin à main levée, flèches, notes textuelles et épingles directement sur votre photo murale. 5 couleurs. Annotez vos plans avant de les partager.
Parcours de câblage
Cheminement automatique des câbles des appareillages aux boîtes de dérivation. Parcours vertical ou horizontal en priorité. Touchez pour basculer. Cheminement diagonal où les normes le permettent.
9 langues
Anglais, allemand, français, néerlandais, turc, espagnol, italien, polonais et portugais. Changez de langue instantanément sans redémarrer l'application.
WireSketch est conscient des régions. Tu choisis un des quatre référentiels par logement et chaque projet à l’intérieur en hérite — ainsi distances, calibres par défaut, choix de câbles et calcul de charge restent cohérents sur l’ensemble. Voici ce que chaque sélection applique réellement, nommé honnêtement :
Autres pays européens. La CEI 60364 est un squelette harmonisé, mais les codes nationaux le complètent différemment — la France utilise NF C 15-100, l’Espagne REBT, l’Italie CEI 64-8, la Belgique AREI/RGIE, la Suisse NIN. Le sélecteur DIN 18015 / VDE 0100 est la correspondance la plus proche disponible pour tout pays aligné CEI, mais les volumes d’installation, le nombre de circuits obligatoires, la densité de prises et les volumes de salle de bain diffèrent au niveau national. Pour la France, l’Espagne, l’Italie, la Belgique et la Suisse francophone/italophone : utiliser WireSketch uniquement comme outil de plan et confier les calculs de circuits et la conformité des volumes à un électricien certifié local.
La situation US en détail. Le NEC brut n’est appliqué nulle part — chaque juridiction l’adopte avec des amendements. Californie (CEC + Title 24), Massachusetts, NYC et Chicago complètent substantiellement. La version du NEC n’est pas sélectionnable (ton AHJ peut être sur 2017, 2020 ou 2023). Les règles AFCI pour circuits terminaux d’habitation (NEC 210.12) ne sont PAS modélisées — c’est l’exigence moderne la plus conséquente du résidentiel, couvrant chambres, salons, salles à manger, cuisines, buanderies et salles familiales. Le calcul de remplissage de conduit, le branchement et les particularités des inspecteurs locaux sont hors périmètre. Utiliser WireSketch pour la discussion de planification ; confier le dossier autorisé à un professionnel agréé.
Actuellement non pris en charge. Le Canada (CSA C22.1) est un référentiel distinct — pas le NEC — et n’a pas encore son propre sélecteur. L’Irlande s’écarte de BS 7671 en pratique et n’est pas modélisée séparément. Si tu es dans l’une de ces juridictions : aucun des quatre sélecteurs ne te donnera des défauts conformes ; traiter l’app comme un simple outil de croquis.
WireSketch est un outil de planification, pas une étude électrique tamponnée. Un électricien certifié doit vérifier et approuver le plan avant toute installation — c’est la loi dans chaque juridiction supportée par WireSketch. Les règles GFCI/disjoncteur différentiel pour les pièces humides sont appliquées par région. L’app accélère et concrétise la discussion de planification ; elle ne remplace pas une étude conforme par un professionnel qualifié.
Planification sur toit satellite

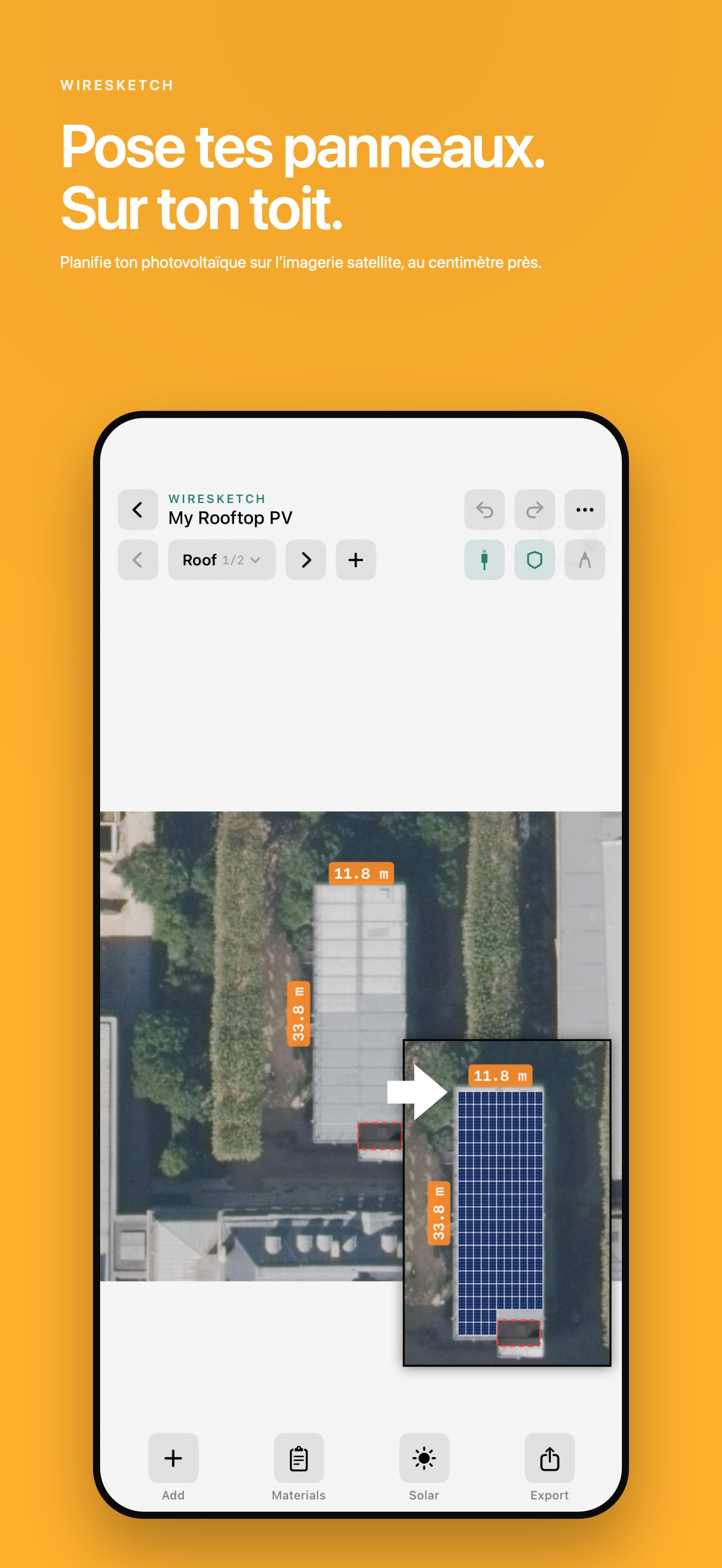

Recherchez votre adresse, alignez la vue satellite sur votre toit et dessinez la surface du toit. Marquez les obstacles comme les cheminées, lucarnes et velux — les panneaux se remplissent automatiquement autour d'eux. Imagerie satellite © Apple Maps, affichée à des fins de planification uniquement.
Dimensionnement réel des panneaux
Choisissez des panneaux de 300W, 400W, 450W ou 500W. Orientation portrait ou paysage. Les panneaux sont placés à leurs dimensions réelles sans espaces — ajustez le nombre avec un curseur ou touchez Remplir le toit.
Résumé du système
Calcul kWc en direct, rendement annuel estimé en kWh, dimensionnement onduleur (monophasé/triphasé), recommandations batterie, dimensionnement câbles DC/AC et estimations d'autoconsommation.
Local technique
Deuxième mur dédié pour votre onduleur, batterie, coffret de raccordement et composants du système. Planifiez le côté intérieur de votre installation solaire sur une photo séparée.
Plan énergétique
Pré-rempli depuis vos composants placés (borne de recharge VE, four, frigo…). Trois chiffres honnêtes : quelle part de votre solaire est réellement utilisée sur place, combien de jours une batterie couvrirait dans une coupure, et une estimation simple d'amortissement. Packages plug-in solaire de balcon et batterie aussi. En savoir plus →
Planifiez sur photos murales

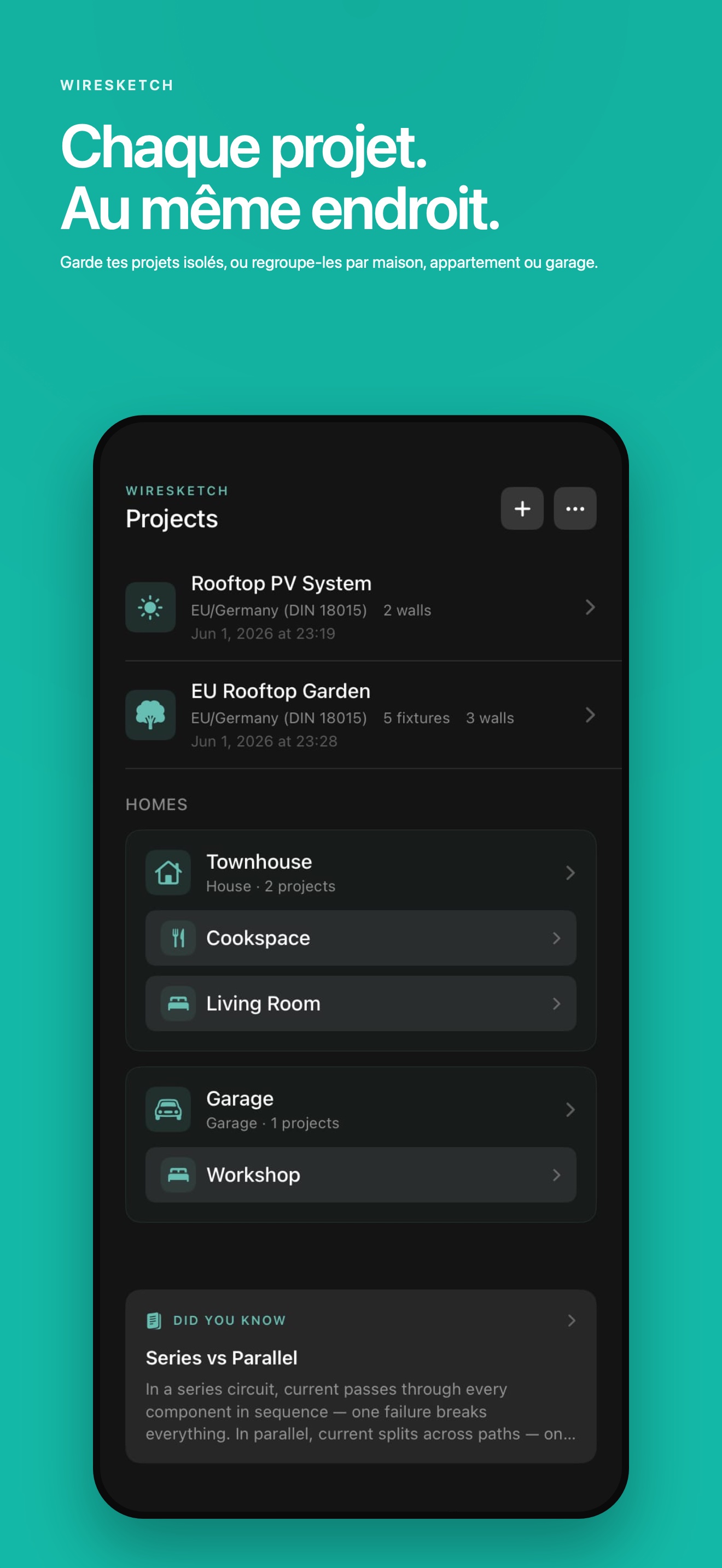

Logements & projets
Zones de sécurité
Planificateur solaire toiture
34 types d'équipements
Tableau électrique (Pro)
Recommandations de câblage
Matériaux & main-d'œuvre

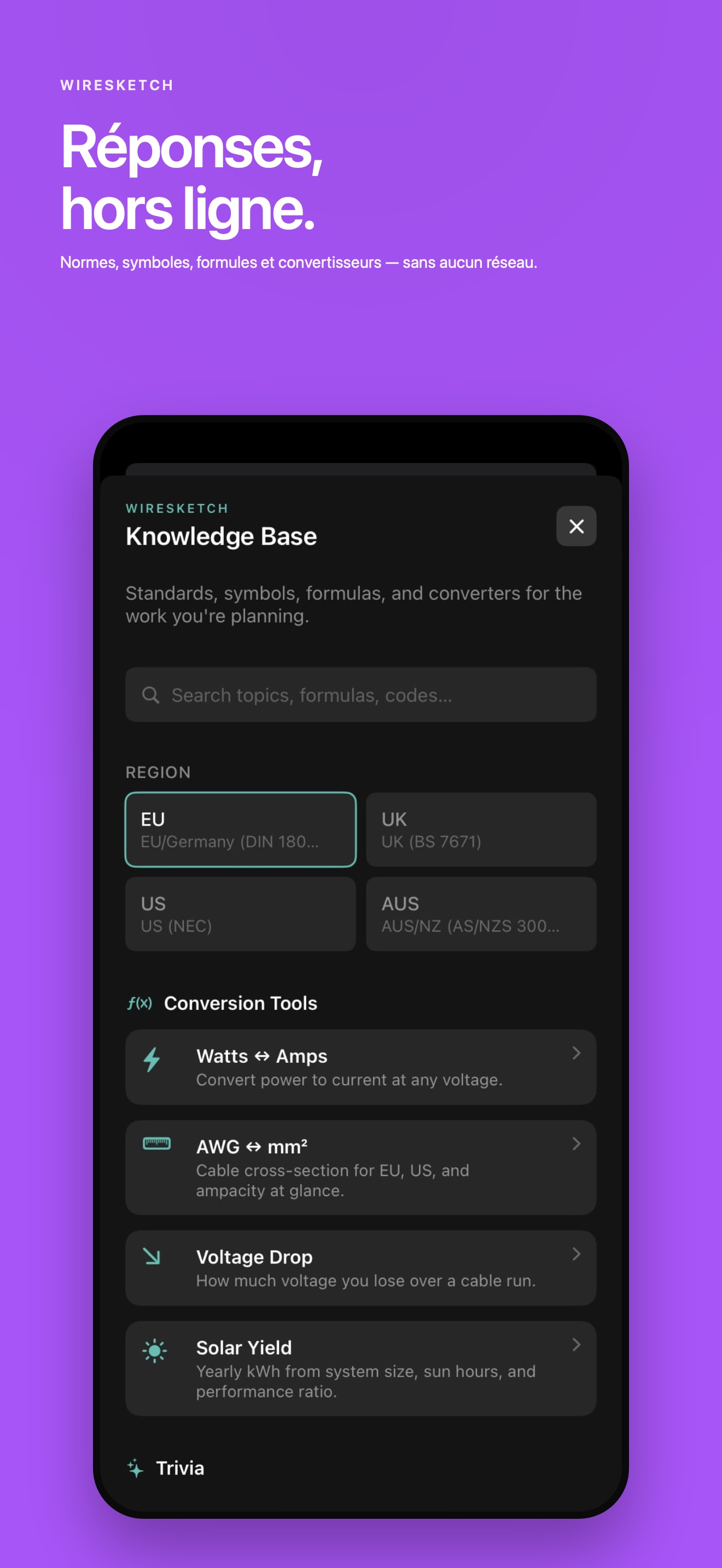

Base de connaissances
Brief de rénovation PDF
Qu'est-ce que WireSketch ?
WireSketch est une application iOS pour planifier les installations électriques sur photos murales. Prenez une photo de votre mur, placez des appareillages comme des prises, interrupteurs et luminaires, visualisez les zones de sécurité selon votre norme électrique régionale, obtenez des recommandations de câblage et exportez des plans PDF professionnels.
Quelles normes électriques sont prises en charge ?
Quatre normes, nommées par la norme plutôt que par la région : DIN 18015 / VDE 0100 (Allemagne ; point de départ raisonnable pour l'Autriche, la Suisse germanophone et les Pays-Bas), BS 7671 (Royaume-Uni, 18ème édition A2 2022), NEC base (référence de planification US, non conforme à une juridiction), et AS/NZS 3000 (Australie/NZ). Les pièces humides utilisent les volumes IEC 60364 sur les quatre. Les autres codes nationaux européens (France/NF C 15-100, Espagne/REBT, Italie/CEI 64-8, Belgique/AREI) et le Canada (CSA C22.1) ne sont pas modélisés séparément — pour ces juridictions, traite l'app comme un outil de croquis et confie la conformité à un électricien local.
Puis-je planifier l'électricité de ma salle de bain ?
Oui. WireSketch dispose d'un mode pièce humide dédié avec les zones de sécurité IEC 60364 Zone 0, Zone 1 et Zone 2. Il indique où vous pouvez et ne pouvez pas placer des appareillages près des douches et baignoires.
Remplace-t-il un électricien ?
Non. WireSketch est uniquement un outil de planification. Tous les travaux électriques doivent être réalisés par un électricien qualifié. L'application vous aide à planifier et communiquer votre agencement.
Fonctionne-t-il hors ligne ?
Oui. Tout fonctionne hors ligne. Toutes les données restent sur votre appareil. La seule connexion réseau concerne les achats intégrés optionnels via l'App Store.
Quelles langues sont prises en charge ?
Anglais, allemand, français, néerlandais, turc, espagnol, italien, polonais et portugais. Changez instantanément dans l'application.
Quels sont les achats intégrés ?
Multi-Wall permet d'ajouter plusieurs photos de murs par projet. Pro Measurements calcule automatiquement les dimensions et ajoute la correction de perspective. Le Pro Bundle inclut les deux à prix réduit. Solar Planner permet de planifier des panneaux solaires sur imagerie satellite avec kWc, rendement et dimensionnement onduleur/batterie.
Puis-je planifier des panneaux solaires avec WireSketch ?
Oui. L'extension Solar Planner permet de rechercher votre adresse, voir votre toit en imagerie satellite, dessiner la surface du toit, marquer les obstacles comme les cheminées et remplir automatiquement les panneaux. Vous obtenez un résumé système en direct avec kWc, rendement annuel estimé en kWh, dimensionnement onduleur, recommandations batterie et dimensionnement câbles. Exportez un PDF professionnel à partager avec votre installateur solaire.
Remplace-t-il un installateur solaire ?
Non. Le planificateur solaire WireSketch est un outil de communication à des fins de planification uniquement. Toutes les installations solaires impliquent des tensions DC mortelles, des risques de travail en toiture et des exigences de raccordement au réseau. Partagez votre plan avec un installateur solaire certifié pour une conception professionnelle.
DIN 18015 / VDE 0100 (Allemagne)
Ce que la sélection allemande applique réellement — et où les pays alignés DIN (AT, CH-de, NL) trouvent leur place. Plus ce que nous ne modélisons pas.
BS 7671 (UK)
18ème édition Amendement 2 (2022). Ce que WireSketch implémente, pourquoi les travaux notifiables Part P nécessitent toujours un installateur enregistré.
NEC base (USA)
Pourquoi le « NEC brut » n’est appliqué nulle part tel quel, et les limites pratiques pour la planification résidentielle US.
AS/NZS 3000 (AU/NZ)
Les Wiring Rules — ce que WireSketch modélise, où les règles de licence varient, ce qui est hors périmètre.
Tableau électrique (Pro)

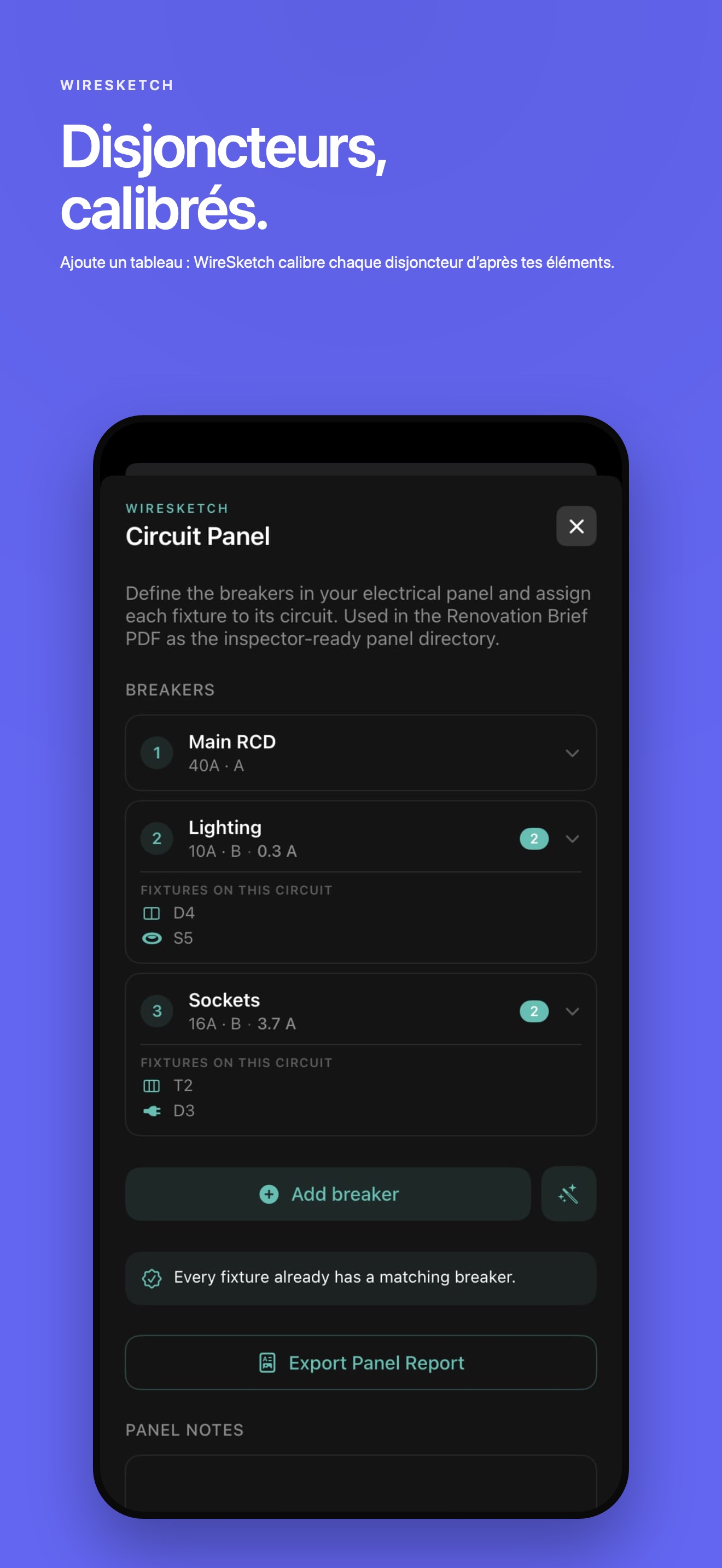

Définir chaque disjoncteur, remplir automatiquement depuis les équipements posés, exporter le rapport du tableau en PDF. La fonctionnalité Pro phare de 1.8.
Logements — une norme électrique
Maison, Appartement, Studio, Garage, Commercial. Une adresse, une région, un ou plusieurs tableaux. Gratuit pour tous.
Brief de rénovation PDF
A4 avec couverture, croquis muraux, schéma des équipements, liste matériaux et check-list électricien de 8 points.
Volumes IEC 60364 (pièces humides)
Zone 0/1/2 expliqués : ce qui rentre où, quel indice IP convient, et pourquoi les USA utilisent un autre modèle.
Types de câble par région
NYM-J, Twin & Earth, NM-B, TPS — quel câble résidentiel va où et pourquoi ils ne sont pas interchangeables.
Courbes de déclenchement (B/C/D)
Ce que signifie la colonne courbe dans une ligne de disjoncteur. Quand utiliser quelle courbe, et pourquoi un 16 A B n’est pas un 16 A C.
