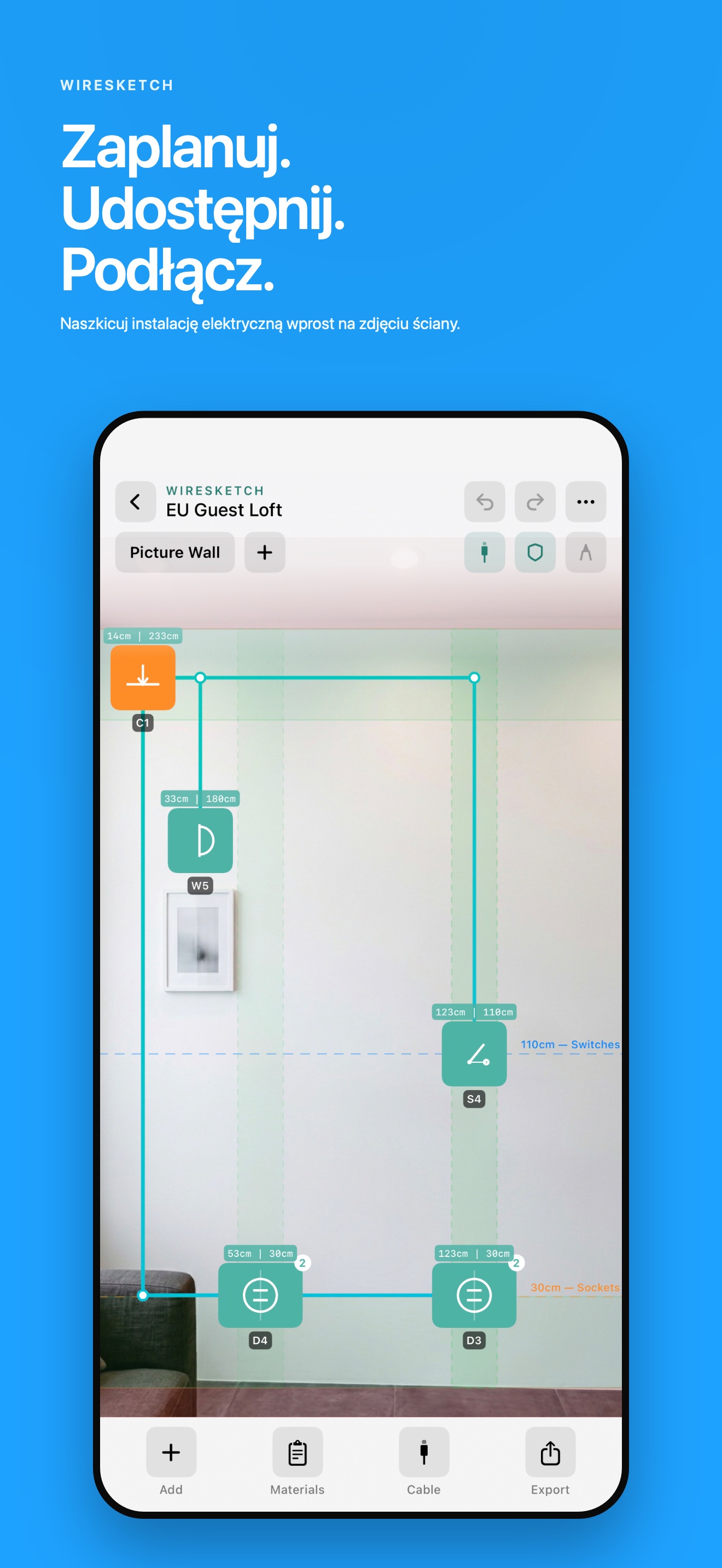

Zaplanuj. Udostępnij. Podłącz.
Zaplanuj układ elektryczny na zdjęciach ścian — lub panele słoneczne na obrazach satelitarnych. Przekaż elektrykowi profesjonalny PDF. Bez wiedzy technicznej.

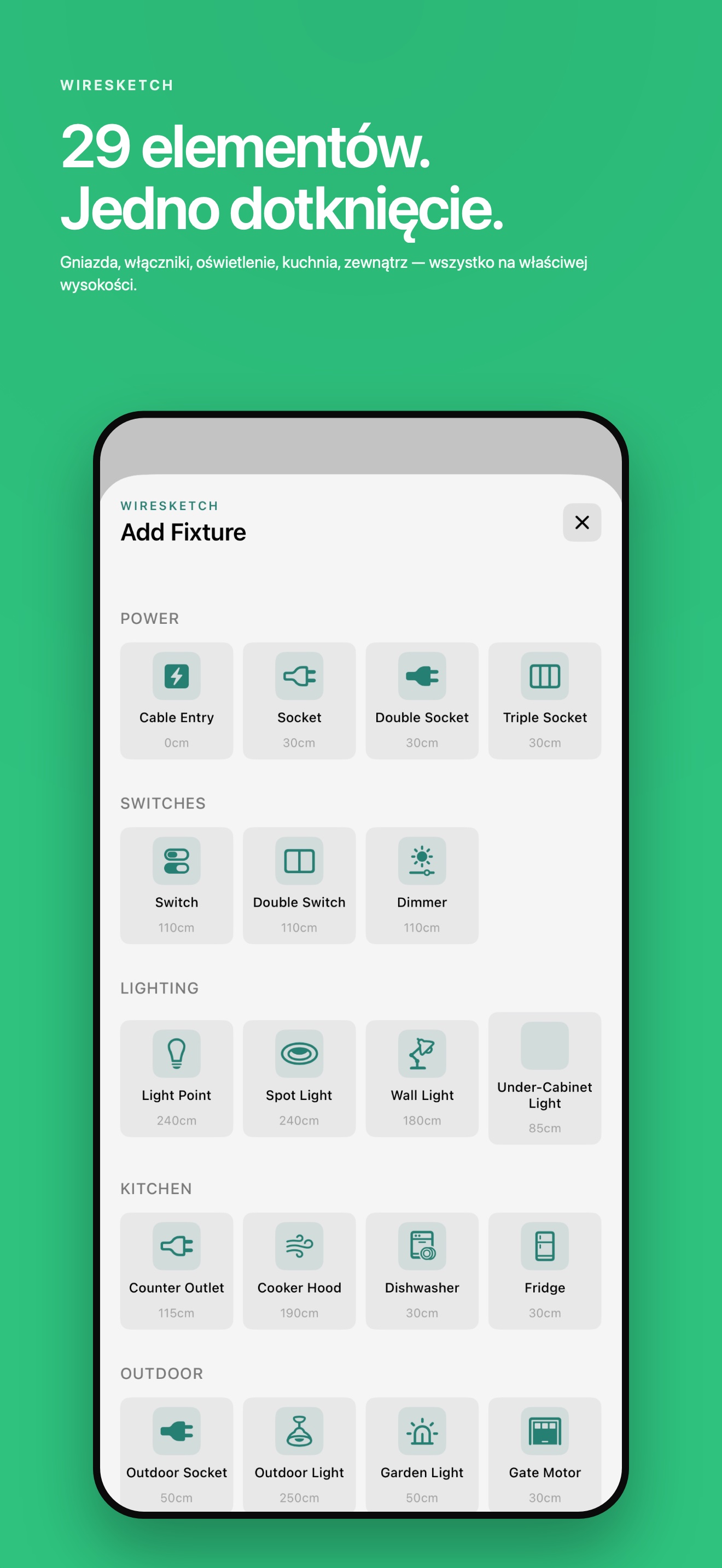

29 typów osprzętu
Gniazdka, włączniki, ściemniacze, lampy, gniazda danych, urządzenia kuchenne, instalacje zewnętrzne, ładowarki EV, ogrzewanie podłogowe, czujniki dymu i więcej w 10 kategoriach.
Projekty wielościenne
Planuj każdą ścianę w pomieszczeniu. Dodawaj wiele zdjęć ścian na projekt, przełączaj między nimi i utrzymuj osprzęt zorganizowany według ścian.

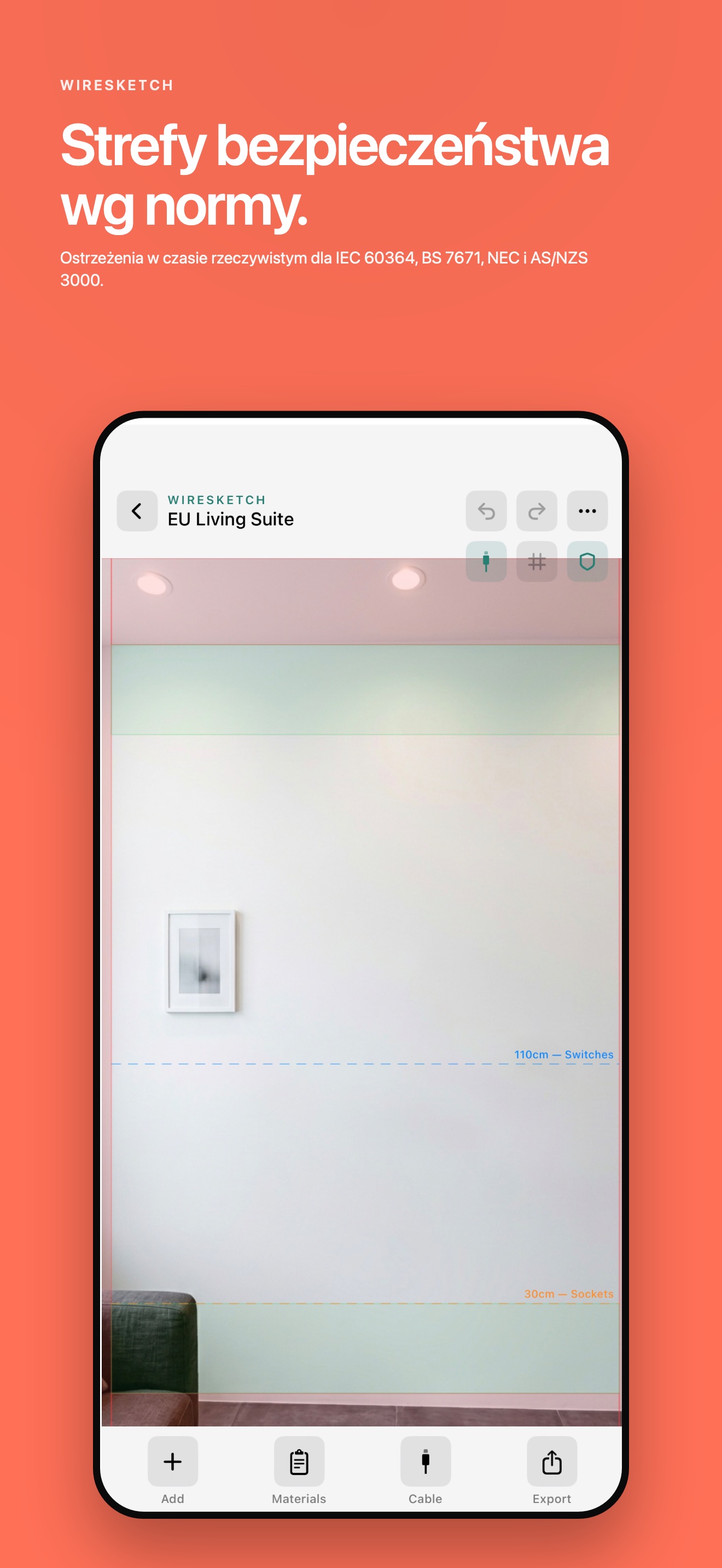

Strefy bezpieczeństwa
Regionalne strefy prowadzenia kabli wg IEC 60364, BS 7671, NEC i AS/NZS 3000. Strefy IEC 0/1/2 pomieszczeń mokrych włączone. Ostrzeżenia o naruszeniach w czasie rzeczywistym.
Inteligentne wymiary
Narysuj ramkę na zdjęciu ściany, wpisz jeden wymiar, a drugi oblicz automatycznie. Pro Measurements pokazuje odległość od krawędzi ściany i wysokość od podłogi dla każdego elementu.
4 typy pomieszczeń · 4 regiony
Pomieszczenie suche, mokre, kuchnia i zewnętrzne. UE (DIN 18015), Wielka Brytania (BS 7671), USA (NEC) i AUS/NZ (AS/NZS 3000) z regionalnymi zasadami, typami kabli i symbolami.

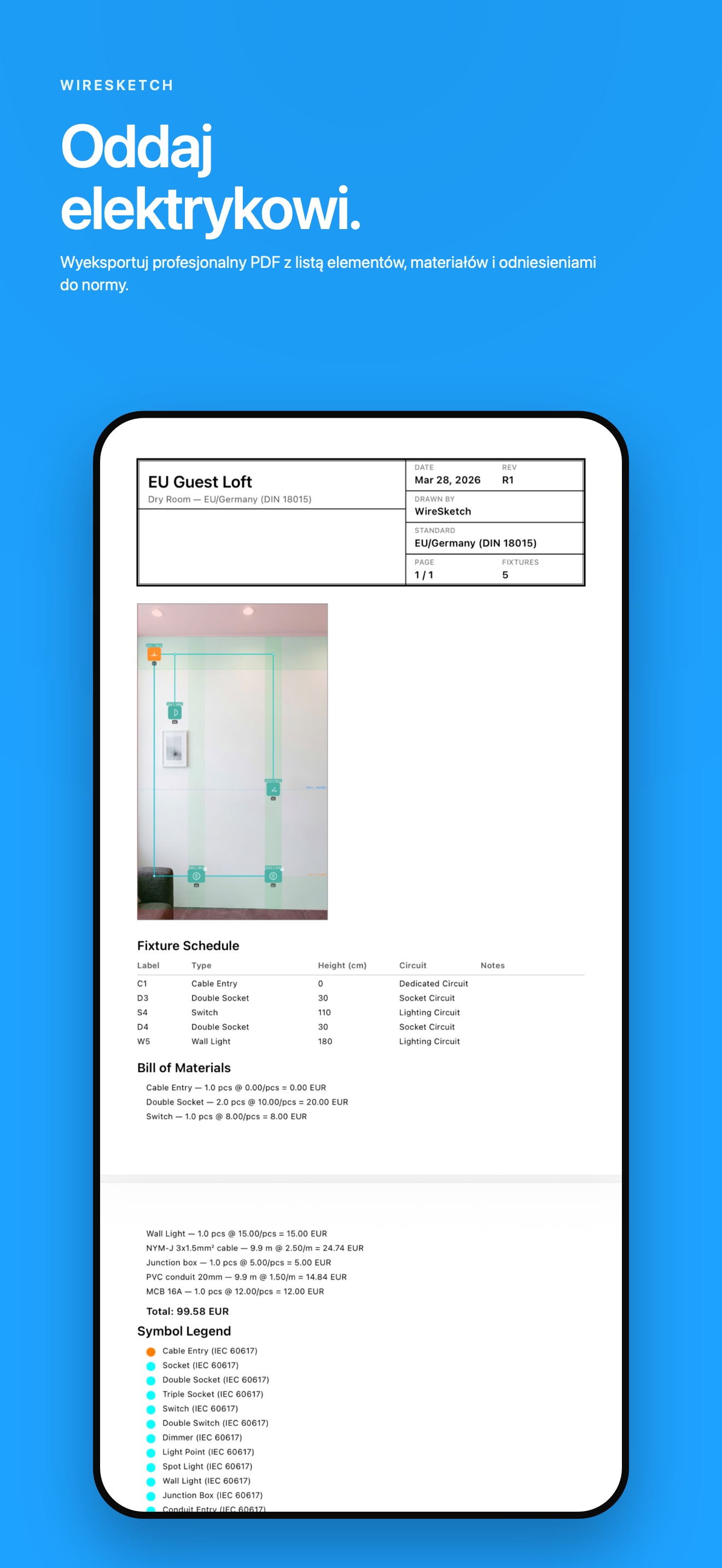

Profesjonalny eksport
WYSIWYG PDF z blokiem tytułowym, zestawieniem osprzętu, zestawieniem materiałów i legendą symboli. Również PNG, JPEG i CSV. To co widzisz na ekranie jest tym, co eksportujesz.

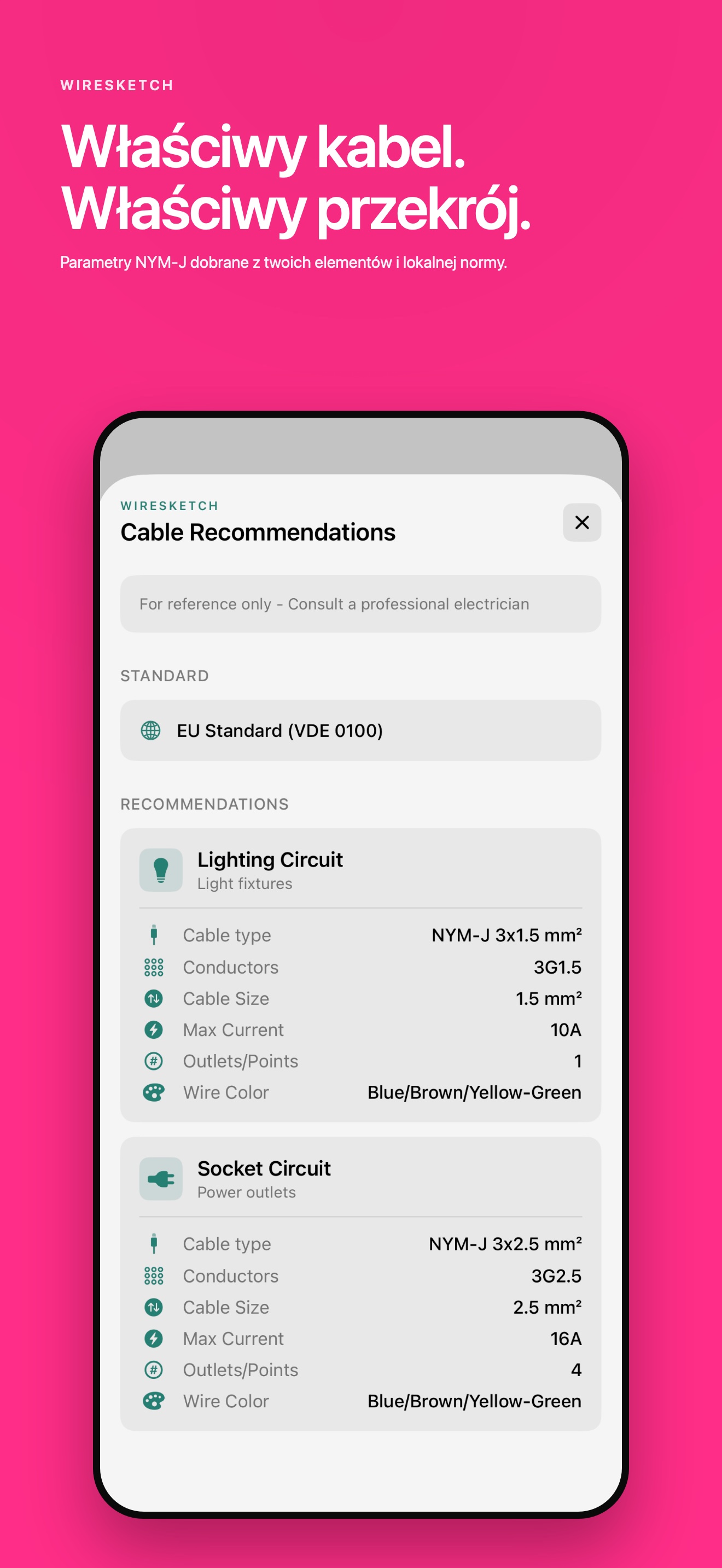

Zalecenia kablowe
Regionalne typy kabli (NYM-J, Twin & Earth, Romex, TPS), liczba żył, obliczenia podziału obwodów i szacunki kosztów materiałów.
Szkicowanie & adnotacje
Rysowanie odręczne, strzałki, notatki tekstowe i pinezki bezpośrednio na zdjęciu ściany. 5 kolorów. Opisz swoje plany przed udostępnieniem.
Trasy kablowe
Automatyczne prowadzenie kabli od osprzętu do puszek rozdzielczych. Ścieżki najpierw pionowe lub najpierw poziome. Dotknij, aby przełączyć. Prowadzenie diagonalne tam, gdzie normy pozwalają.
9 języków
Angielski, niemiecki, francuski, niderlandzki, turecki, hiszpański, włoski, polski i portugalski. Zmień język natychmiast bez ponownego uruchamiania aplikacji.
WireSketch jest świadomy regionu. Wybierasz jeden z czterech zbiorów norm na mieszkanie, a każdy projekt w środku go dziedziczy — dzięki temu odstępy, domyślne bezpieczniki, dobór kabla i obliczenia obciążenia pozostają spójne w całym mieszkaniu. Co rzeczywiście stosuje każdy wybór, nazwane uczciwie:
Inne kraje europejskie. IEC 60364 to zharmonizowany szkielet, ale przepisy krajowe wypełniają go różnie — Francja używa NF C 15-100, Hiszpania REBT, Włochy CEI 64-8, Belgia AREI/RGIE, Szwajcaria NIN. Wybór DIN 18015 / VDE 0100 to najbliższe dostępne dopasowanie dla dowolnego kraju zgodnego z IEC, ale strefy instalacyjne, obowiązkowe liczby obwodów, gęstość gniazdek i definicje stref łazienki różnią się między krajami. Dla Francji, Hiszpanii, Włoch, Belgii i francusko-/włoskojęzycznej Szwajcarii: używaj WireSketch wyłącznie jako narzędzia do układu i pozostaw obliczenia obwodów oraz zgodność ze strefami lokalnemu uprawnionemu elektrykowi.
Pełna historia USA. Bazowy NEC nie jest egzekwowany nigdzie — każda jurysdykcja przyjmuje go z poprawkami. Kalifornia (CEC + Title 24), Massachusetts, NYC i Chicago istotnie rozszerzają. Rok wydania NEC nie jest wybieralny (twoja AHJ może być na 2017, 2020 lub 2023). Reguły AFCI dla mieszkalnych obwodów odbiorczych (NEC 210.12) NIE są modelowane — to najbardziej konsekwentne współczesne wymaganie mieszkaniowe, obejmujące sypialnie, salony, jadalnie, kuchnie, pralnie i pokoje rodzinne. Wypełnienie kanału, szczegóły przyłącza i specyfika lokalnego inspektora są poza zakresem. Używaj WireSketch do rozmowy planistycznej; pozwól zatwierdzony projekt sporządzić uprawnionemu specjaliście.
Obecnie nie wspierane. Kanada (CSA C22.1) to własny reżim — nie NEC — i nie ma jeszcze osobnego selektora. Irlandia w praktyce odbiega od BS 7671 i nie jest modelowana osobno. Jeśli jesteś w jednej z tych jurysdykcji: żaden z czterech wyborów nie da ci zgodnych wartości domyślnych; traktuj aplikację wyłącznie jako narzędzie szkicowe.
WireSketch to narzędzie planistyczne, nie ostemplowany projekt elektryczny. Uprawniony elektryk musi zweryfikować i zatwierdzić układ przed jakimikolwiek pracami instalacyjnymi — to prawo w każdej jurysdykcji wspieranej przez WireSketch. Reguły GFCI/wyłącznika różnicowoprądowego dla pomieszczeń mokrych są stosowane na region. Aplikacja przyspiesza i konkretyzuje rozmowę planistyczną; nie zastępuje zgodnego z normą projektu wykonanego przez wykwalifikowanego specjalistę.

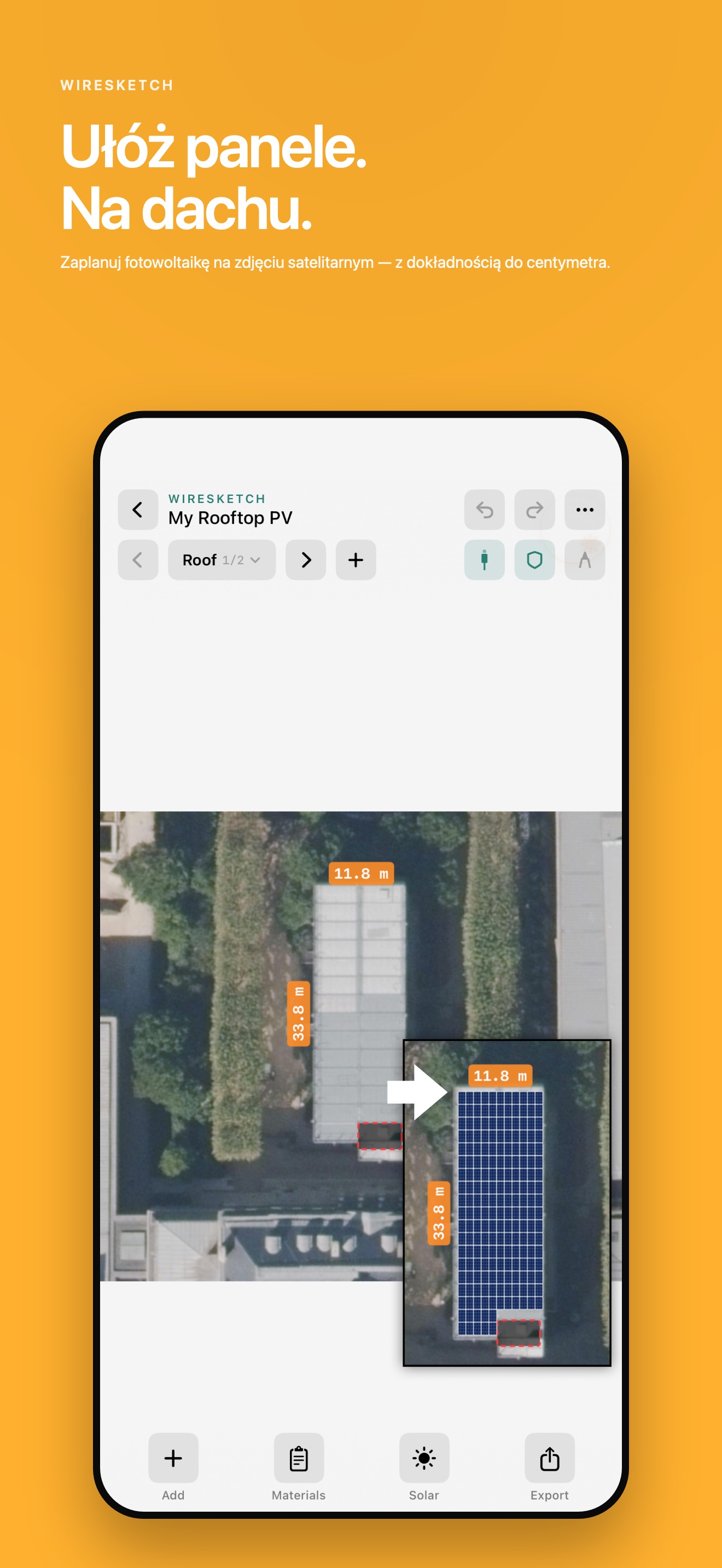

Satelitarne planowanie dachu
Wyszukaj swój adres, wyrównaj widok satelitarny z dachem i narysuj powierzchnię dachu. Zaznacz przeszkody jak kominy, lukarny i okna dachowe — panele automatycznie wypełnią się wokół nich. Zdjęcia satelitarne © Apple Maps, pokazane wyłącznie do celów planistycznych.
Rzeczywiste wymiarowanie paneli
Wybierz panele 300W, 400W, 450W lub 500W. Orientacja pionowa lub pozioma. Panele są umieszczane w rzeczywistych wymiarach bez przerw — dostosuj liczbę suwakiem lub dotknij Wypełnij dach.
Podsumowanie systemu
Obliczanie kWp na żywo, szacowany roczny uzysk kWh, dobór falownika (jedno-/trójfazowy), zalecenia akumulatorowe, wymiarowanie kabli DC/AC i szacunki autokonsumpcji.
Pomieszczenie techniczne
Dedykowana druga ściana dla falownika, akumulatora, skrzynki połączeniowej i komponentów systemowych. Zaplanuj wewnętrzną stronę instalacji solarnej na osobnym zdjęciu.
Plan energetyczny
Automatycznie zasilany z rozmieszczonych odbiorników (ładowarka EV, piekarnik, lodówka…). Trzy uczciwe nagłówki: jaka część twojej energii słonecznej jest faktycznie zużywana na miejscu, ile dni pokryłby akumulator podczas awarii zasilania oraz prosty szacunek zwrotu z inwestycji. Również pakiety solarne balkonowe typu plug-in i akumulatorowe. Dowiedz się więcej →
Planuj na zdjęciach ścian
Mieszkania i projekty
Strefy bezpieczeństwa
Solarny planer dachu
34 typy odbiorników
Rozdzielnica (Pro)
Zalecenia kablowe

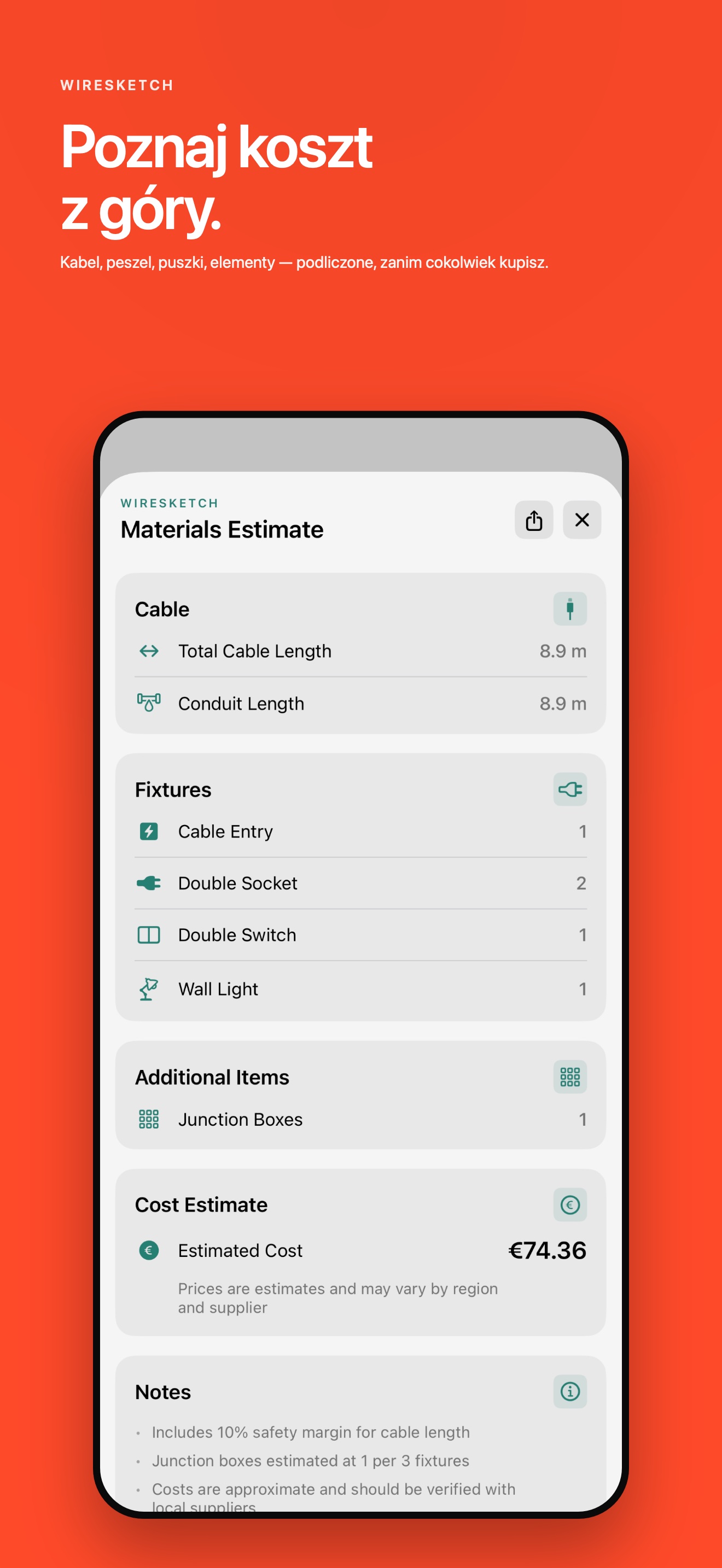

Materiały i robocizna

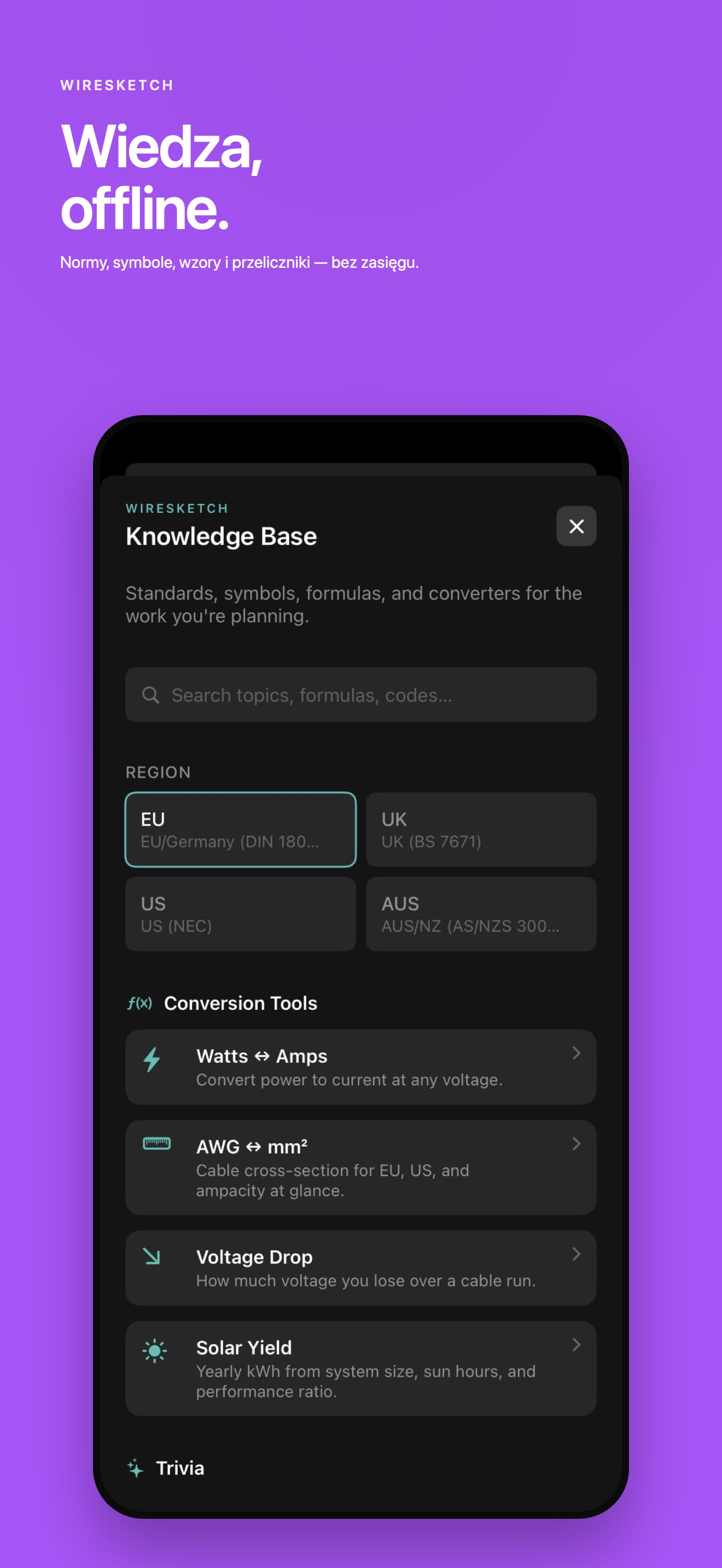

Baza wiedzy
Raport Renowacji PDF
Czym jest WireSketch?
WireSketch to aplikacja iOS do planowania instalacji elektrycznych na zdjęciach ścian. Zrób zdjęcie ściany, rozmieść osprzęt jak gniazdka, włączniki i lampy, wyświetl strefy bezpieczeństwa na podstawie regionalnej normy elektrycznej, otrzymaj zalecenia kablowe i wyeksportuj profesjonalne plany PDF.
Jakie normy elektryczne są obsługiwane?
Cztery normy, nazwane normą zamiast regionem: DIN 18015 / VDE 0100 (Niemcy; rozsądny punkt wyjścia dla Austrii, niemieckojęzycznej Szwajcarii i Holandii), BS 7671 (Wielka Brytania, 18. wydanie A2 2022), NEC bazowy (referencja planowania USA, niezgodny z żadną jurysdykcją), oraz AS/NZS 3000 (Australia/NZ). Pomieszczenia mokre używają stref IEC 60364 we wszystkich czterech. Inne europejskie kody krajowe (Francja/NF C 15-100, Hiszpania/REBT, Włochy/CEI 64-8, Belgia/AREI) i Kanada (CSA C22.1) nie są modelowane osobno — dla tych jurysdykcji traktuj aplikację jako narzędzie szkicowe i pozostaw zgodność lokalnemu elektrykowi.
Czy mogę planować elektrykę łazienki?
Tak. WireSketch ma dedykowany tryb pomieszczeń mokrych ze strefami bezpieczeństwa IEC 60364 Strefa 0, Strefa 1 i Strefa 2. Pokazuje, gdzie można, a gdzie nie można umieszczać osprzętu w pobliżu pryszniców i wanien.
Czy zastępuje elektryka?
Nie. WireSketch to wyłącznie narzędzie do planowania. Wszelkie prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka. Aplikacja pomaga planować i komunikować układ.
Czy działa offline?
Tak. Wszystko działa offline. Wszystkie dane pozostają na urządzeniu. Jedyne połączenie sieciowe dotyczy opcjonalnych zakupów w aplikacji przez App Store.
Jakie języki są obsługiwane?
Angielski, niemiecki, francuski, niderlandzki, turecki, hiszpański, włoski, polski i portugalski. Zmień natychmiast w aplikacji.
Jakie są zakupy w aplikacji?
Multi-Wall pozwala dodać wiele zdjęć ścian na projekt. Pro Measurements automatycznie oblicza wymiary i dodaje korekcję perspektywy. Pro Bundle zawiera oba w cenie promocyjnej. Solar Planner pozwala planować panele słoneczne na obrazach satelitarnych z kWp, uzyskiem i doborem falownika/akumulatora.
Czy mogę planować panele słoneczne z WireSketch?
Tak. Dodatek Solar Planner pozwala wyszukać adres, zobaczyć dach na obrazach satelitarnych, narysować powierzchnię dachu, zaznaczyć przeszkody jak kominy i automatycznie wypełnić panelami. Otrzymujesz podsumowanie systemu na żywo z kWp, szacowanym rocznym uzyskiem kWh, doborem falownika, zaleceniami akumulatorowymi i wymiarowaniem kabli. Wyeksportuj profesjonalny PDF do udostępnienia instalatorowi solarnemu.
Czy zastępuje instalatora solarnego?
Nie. WireSketch Solar Planner to narzędzie komunikacyjne wyłącznie do celów planistycznych. Wszystkie instalacje solarne wiążą się ze śmiertelnymi napięciami DC, zagrożeniami pracy na dachu i wymaganiami przyłączenia do sieci. Udostępnij swój plan certyfikowanemu instalatorowi solarnemu w celu profesjonalnego projektu.
DIN 18015 / VDE 0100 (Niemcy)
Co naprawdę stosuje niemiecki wybór — i gdzie pasują kraje zgodne z DIN (AT, CH-de, NL). Plus czego nie modelujemy.
BS 7671 (Wielka Brytania)
18. wydanie Poprawka 2 (2022). Co implementuje WireSketch, dlaczego prace zgłaszane wg Part P nadal wymagają zarejestrowanego instalatora.
NEC bazowy (USA)
Dlaczego „bazowy NEC” nigdzie nie jest egzekwowany w stanie niezmienionym, i praktyczne granice planowania mieszkaniowego w USA.
AS/NZS 3000 (AU/NZ)
Wiring Rules — co modeluje WireSketch, gdzie różnią się zasady licencjonowania, co jest poza zakresem.

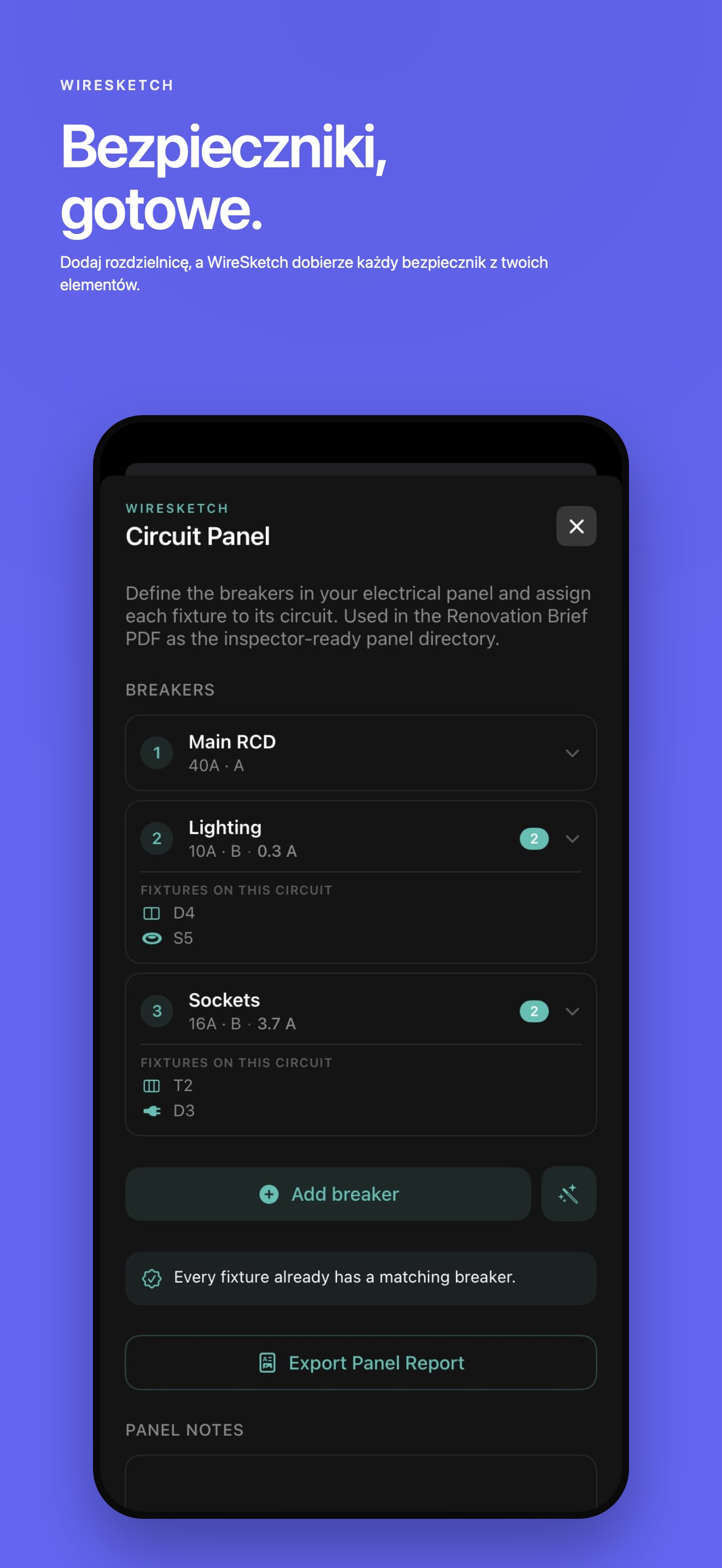

Rozdzielnica (Pro)
Zdefiniuj każdy bezpiecznik, wypełnij automatycznie z umieszczonych odbiorników, eksportuj raport rozdzielnicy PDF. Flagowa funkcja Pro 1.8.

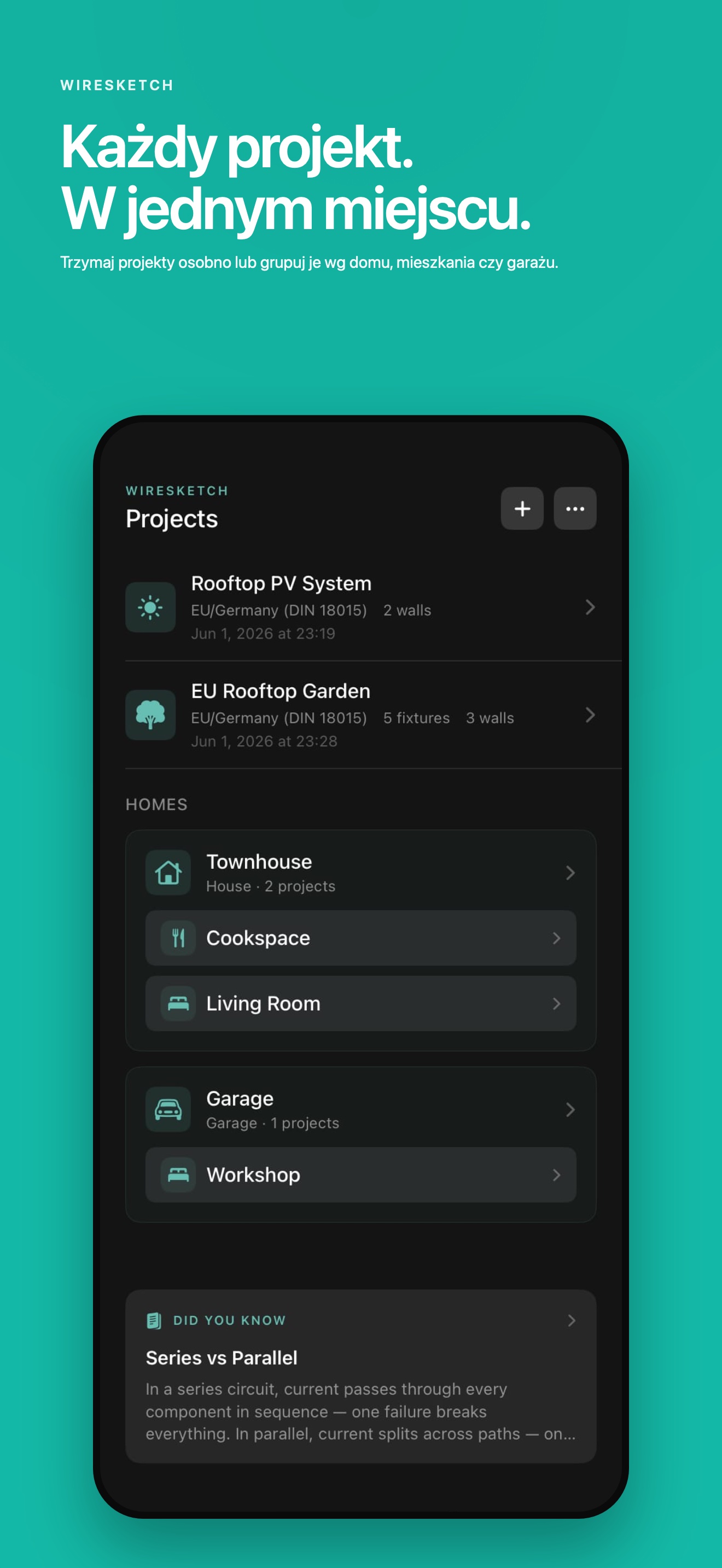

Mieszkania — jedna norma elektryczna
Dom, Mieszkanie, Kawalerka, Garaż, Lokal użytkowy. Jeden adres, jeden region, jedna lub więcej rozdzielnic. Darmowe dla wszystkich.
Raport Renowacji PDF
A4 z okładką, szkicami ścian, harmonogramem odbiorników, listą materiałów i 8-punktową listą kontrolną dla elektryka.
Strefy IEC 60364 (mokre)
Strefa 0/1/2 wyjaśniona: co gdzie pasuje, jaka klasa IP gdzie idzie, i dlaczego USA używa innego modelu.
Typy kabli według regionu
NYM-J, Twin & Earth, NM-B, TPS — jakiego kabla mieszkalnego używa się gdzie i dlaczego nie są wymienne.
Krzywe wyzwalania (B/C/D)
Co oznacza kolumna krzywa w wierszu bezpiecznika. Kiedy jaka krzywa, i dlaczego 16 A B to nie 16 A C.
