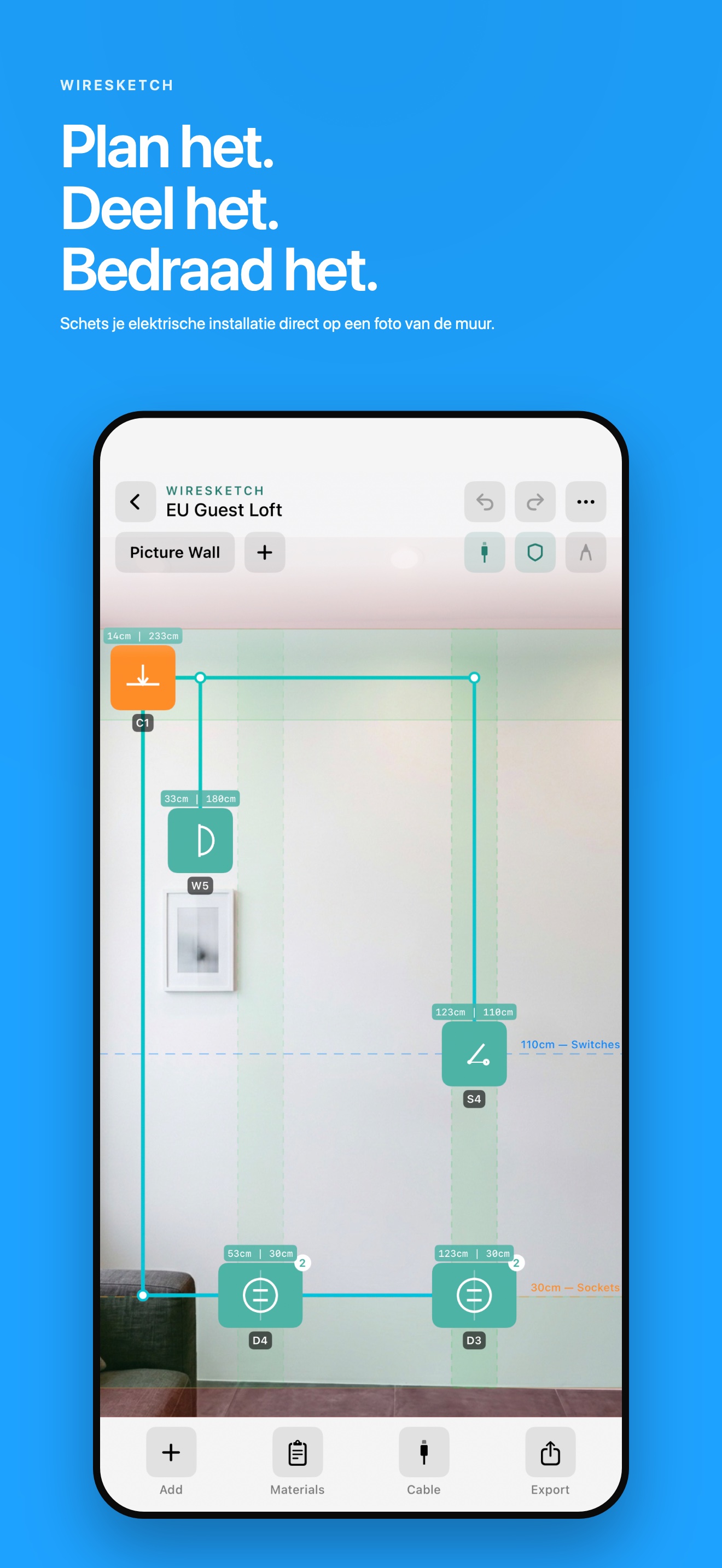

Plan. Deel. Bedraad.
Plan je elektrische indeling op muurfoto's — of je zonnepanelen op satellietbeelden. Geef je elektricien een professionele PDF. Geen technische kennis nodig.

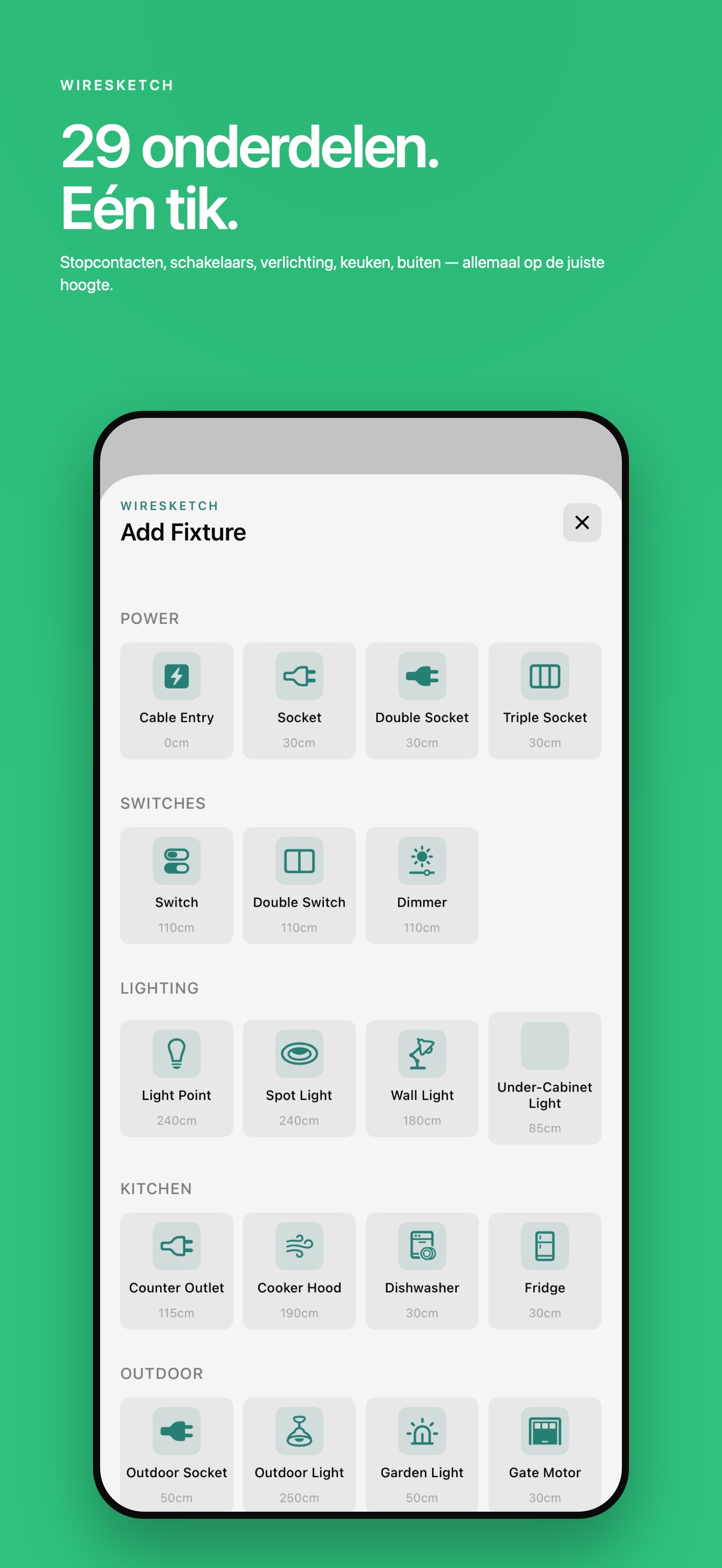

29 armatuurtypen
Stopcontacten, schakelaars, dimmers, lampen, data-aansluitingen, keukenapparaten, buiteninstallaties, EV-laders, vloerverwarming, rookmelders en meer in 10 categorieën.
Multi-muur projecten
Plan elke muur in een kamer. Voeg meerdere muurfoto's per project toe, schakel ertussen en houd armaturen per muur georganiseerd.

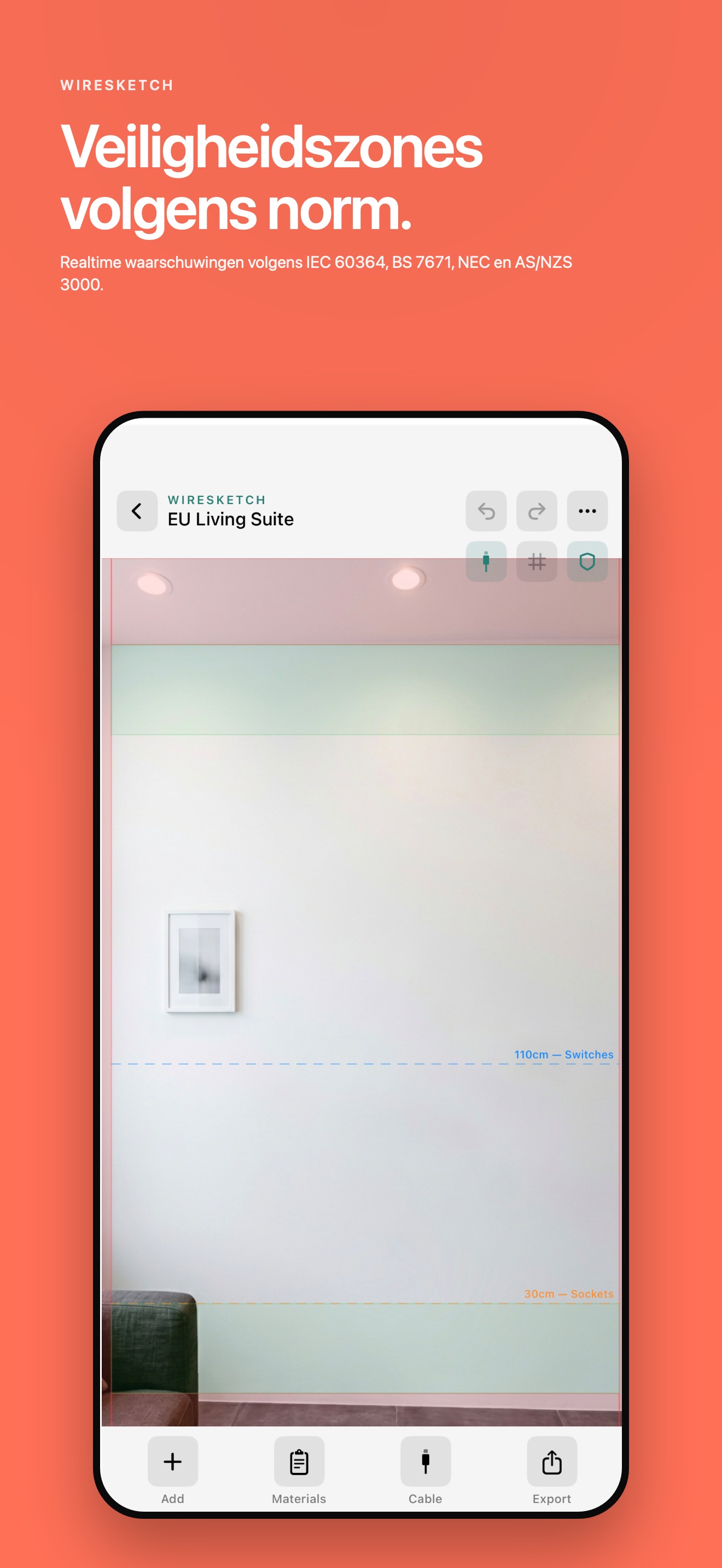

Veiligheidszones
Regio-specifieke kabelrouteringszones volgens IEC 60364, BS 7671, NEC en AS/NZS 3000. Natte ruimte IEC Zone 0/1/2 inbegrepen. Realtime overtredingswaarschuwingen.
Slimme afmetingen
Teken een kader op je muurfoto, voer één afmeting in en bereken de andere automatisch. Pro Measurements toont afstand tot muurrand en hoogte vanaf de vloer voor elk armatuur.
4 ruimtetypen · 4 regio's
Droge ruimte, natte ruimte, keuken en buiten. EU (DIN 18015), VK (BS 7671), VS (NEC) en AUS/NZ (AS/NZS 3000) met regio-specifieke regels, kabeltypen en symbolen.

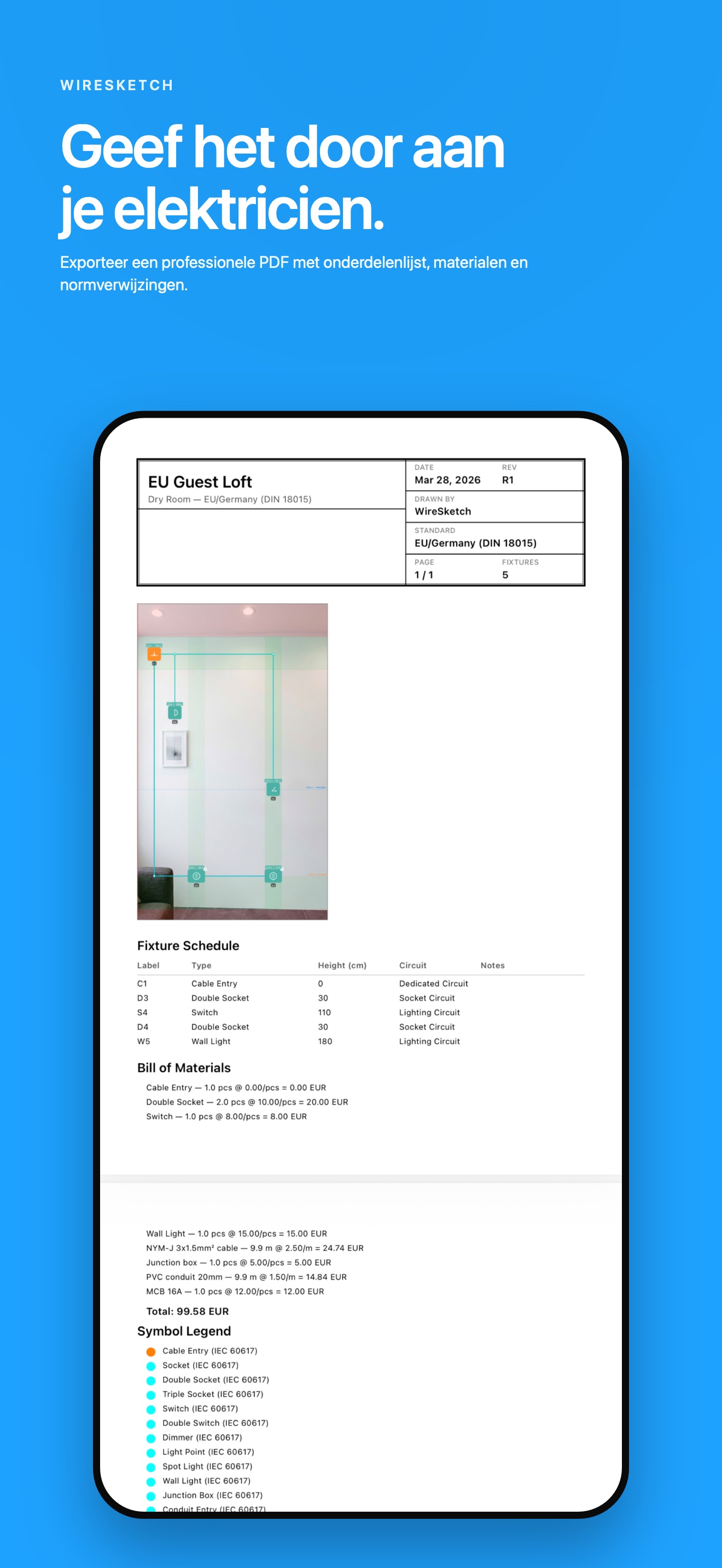

Professionele export
WYSIWYG PDF met titelblok, armatuurlijst, stuklijst en symboollegenda. Ook PNG, JPEG en CSV. Wat je op het scherm ziet is wat je exporteert.

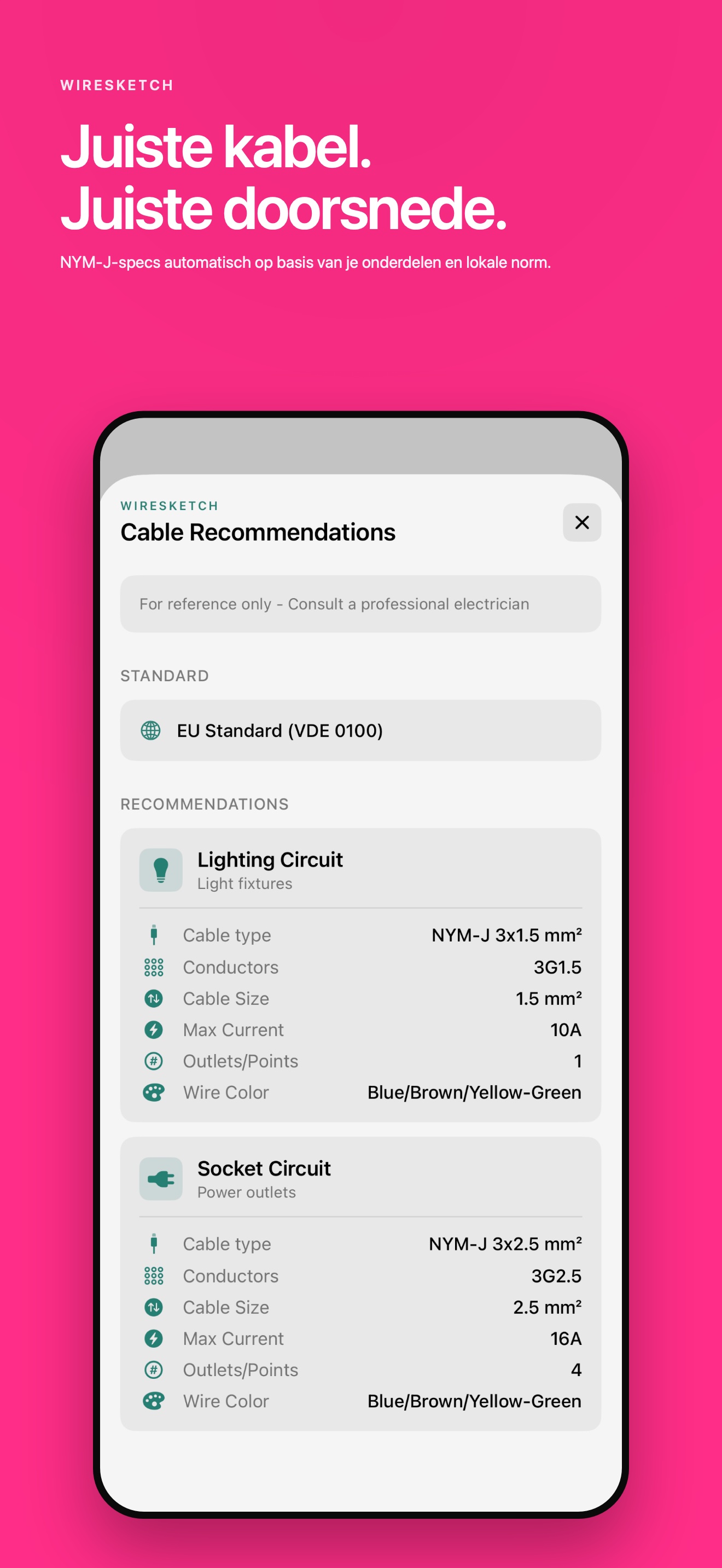

Kabelaanbevelingen
Regio-specifieke kabeltypen (NYM-J, Twin & Earth, Romex, TPS), aantal geleiders, berekeningen voor circuitsplitsing en materiaalkosten-schattingen.
Schetsen & annoteren
Vrij tekenen, pijlen, tekstnotities en pins direct op je muurfoto. 5 kleuren. Markeer je plannen voor het delen.
Kabelroutes
Automatische kabelroutering van armaturen naar aftakdozen. Verticaal-eerst of horizontaal-eerst paden. Tik om te wisselen. Diagonale routering waar normen het toestaan.
9 talen
Engels, Duits, Frans, Nederlands, Turks, Spaans, Italiaans, Pools en Portugees. Wissel direct van taal zonder de app opnieuw te starten.
WireSketch is regiobewust. Je kiest één van vier normwerken per woning, en elk project erin erft het — zo blijven afstanden, standaard groepen, kabelkeuze en belastingsberekening consistent over de hele woning. Wat elke keuze daadwerkelijk toepast, eerlijk benoemd:
Andere Europese landen. IEC 60364 is een geharmoniseerd skelet, maar nationale codes vullen het verschillend in — Frankrijk gebruikt NF C 15-100, Spanje REBT, Italië CEI 64-8, België AREI/RGIE, Zwitserland NIN. De DIN 18015 / VDE 0100-keuze is de dichtstbijzijnde beschikbare match voor elk IEC-aligned land, maar installatiezones, verplichte groepen, contactdooszone-dichtheden en badkamervolume-definities verschillen nationaal. Voor Frankrijk, Spanje, Italië, België en het Frans-/Italiaanstalige deel van Zwitserland: WireSketch alleen als layoutgereedschap gebruiken en groepentellingen plus zoneconformiteit aan een lokale erkende elektricien overlaten.
Het Amerikaanse verhaal in detail. Kale NEC wordt nergens afgedwongen — elke jurisdictie neemt het over met wijzigingen. Californië (CEC + Title 24), Massachusetts, NYC en Chicago vullen flink aan. NEC-editie is niet kiesbaar (jouw AHJ kan op 2017, 2020 of 2023 zitten). AFCI-regels voor woninghuiseindgroepen (NEC 210.12) zijn NIET gemodelleerd — dat is de meest impactvolle moderne residentiële eis en dekt slaapkamers, woonkamers, eetkamers, keukens, wasruimtes en gezinskamers. Buisvulling, dienstaansluiting-specifica en lokale inspecteur-eigenheden zijn buiten scope. Gebruik WireSketch voor het planningsgesprek; lever het vergunningsklare ontwerp aan een erkende professional.
Momenteel niet ondersteund. Canada (CSA C22.1) is een eigen regime — niet NEC — en heeft nog geen eigen keuze. Ierland wijkt in de praktijk af van BS 7671 en is niet apart gemodelleerd. Als je in een van deze jurisdicties zit: geen van de vier keuzes geeft je conforme standaardwaarden; behandel de app uitsluitend als schetshulpmiddel.
WireSketch is een planningstool, geen gestempeld elektrisch ontwerp. Een erkende elektricien moet de layout controleren en goedkeuren voor elke installatie — dat is de wet in elke jurisdictie die WireSketch ondersteunt. GFCI/aardlekschakelaar-regels voor natte ruimtes worden per regio toegepast. De app versnelt en concretiseert het planningsgesprek; ze vervangt geen normconform ontwerp door een gekwalificeerde vakman.

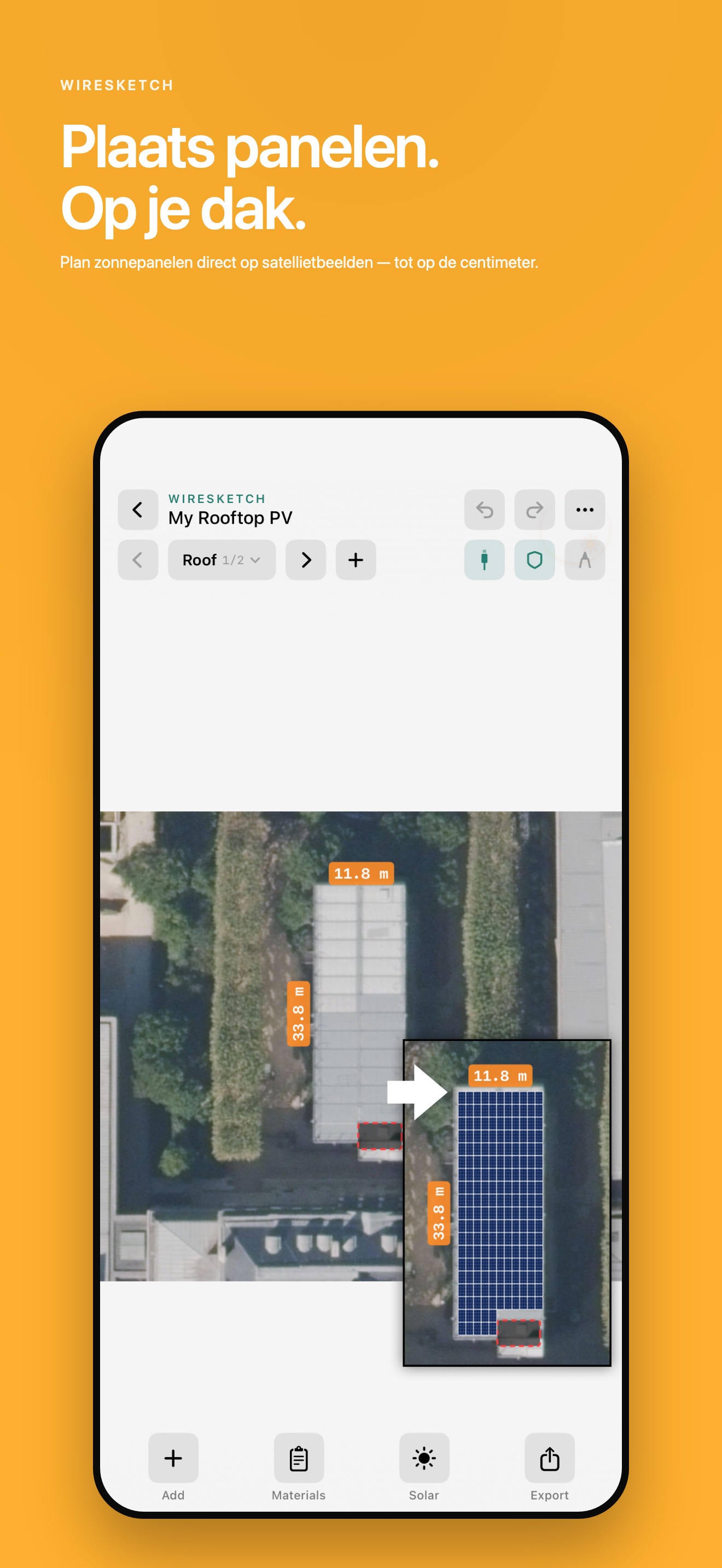

Satelliet dakplanning
Zoek je adres, lijn de satellietweergave uit op je dak en teken je dakoppervlak. Markeer obstakels zoals schoorstenen, dakkapellen en dakramen — panelen vullen er automatisch omheen. Satellietbeelden © Apple Maps, uitsluitend ter planning getoond.
Werkelijke paneeldimensionering
Kies 300W, 400W, 450W of 500W panelen. Portret- of landschapsoriëntatie. Panelen worden op hun werkelijke afmetingen geplaatst zonder tussenruimte — pas het aantal aan met een schuifregelaar of tik op Dak vullen.
Systeemoverzicht
Live kWp-berekening, geschatte jaarlijkse kWh-opbrengst, omvormerdimensionering (één-/driefasig), batterij-aanbevelingen, DC/AC-kabeldimensionering en eigenverbruikschattingen.
Technische ruimte
Speciale tweede muur voor je omvormer, batterij, aansluitkast en systeemcomponenten. Plan de binnenkant van je zonne-energie-installatie op een aparte foto.
Energy Plan
Automatisch gevuld vanuit je geplaatste verbruikers (EV-lader, oven, koelkast…). Drie eerlijke kerncijfers: welk deel van je zonne-energie daadwerkelijk ter plaatse wordt gebruikt, hoeveel dagen een batterij bij stroomuitval zou overbruggen, en een eenvoudige terugverdienschatting. Ook plug-in balkon-zonne-energie- en batterijpakketten. Meer informatie →
Plan op muurfoto's

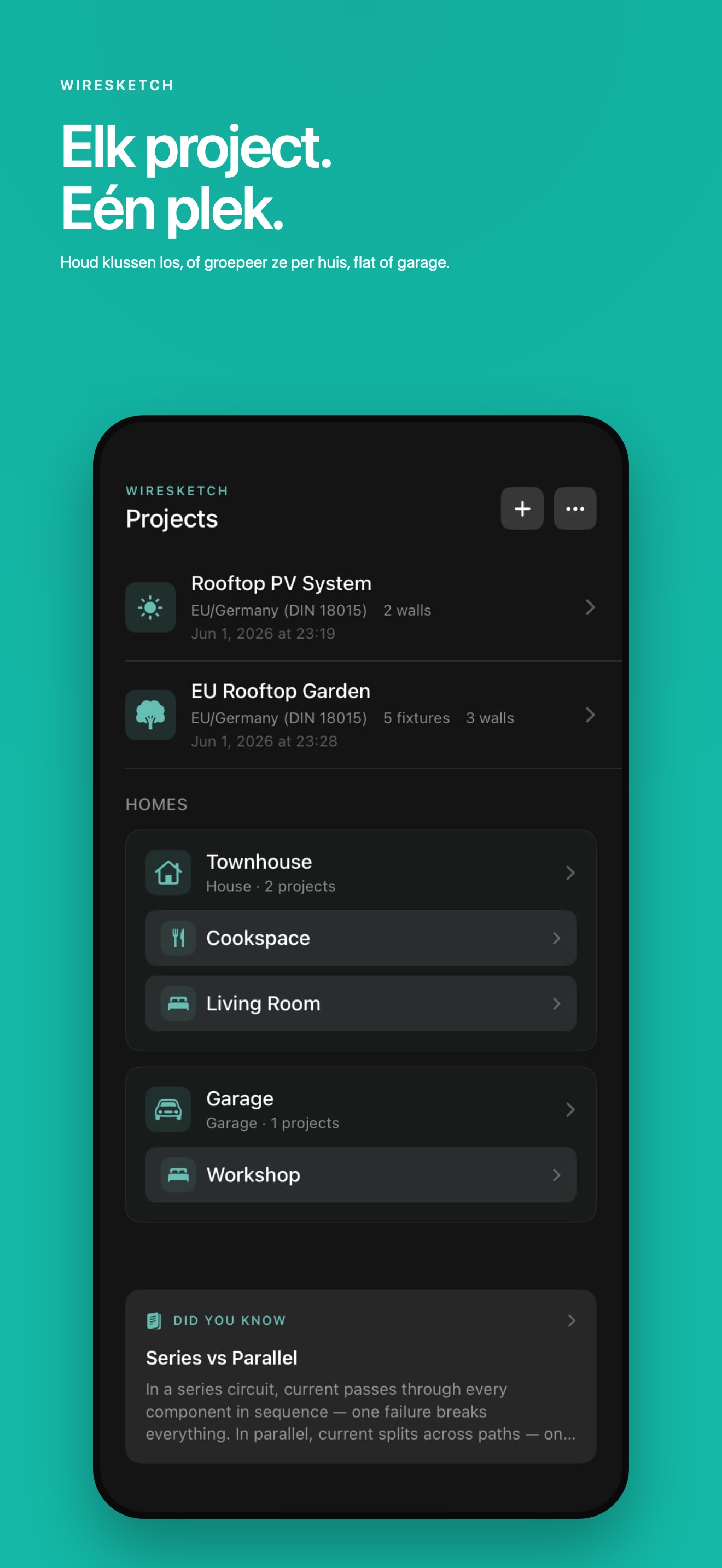

Woningen & projecten
Veiligheidszones
Zonne-energie dakplanner
34 verbruikertypen
Groepenkast (Pro)
Kabelaanbevelingen

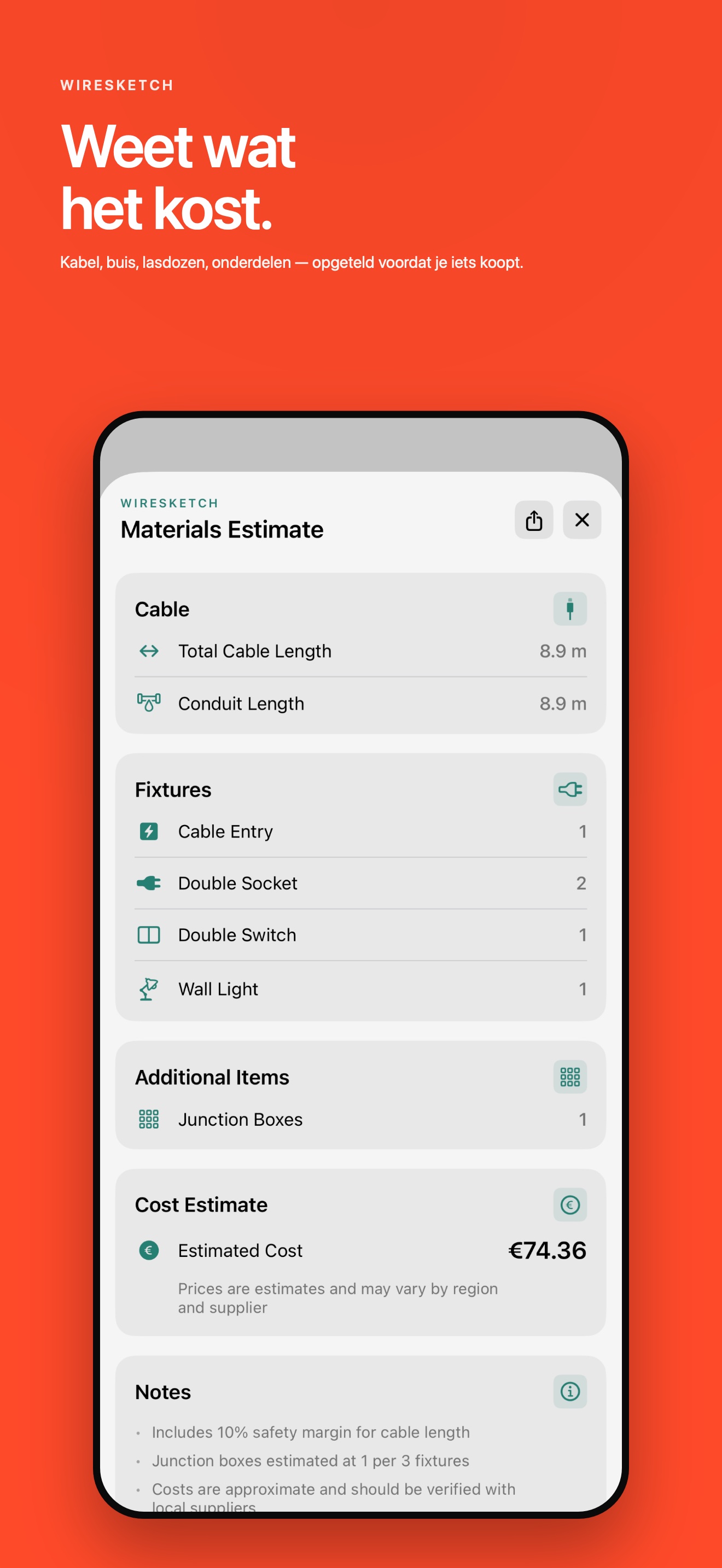

Materialen & arbeid

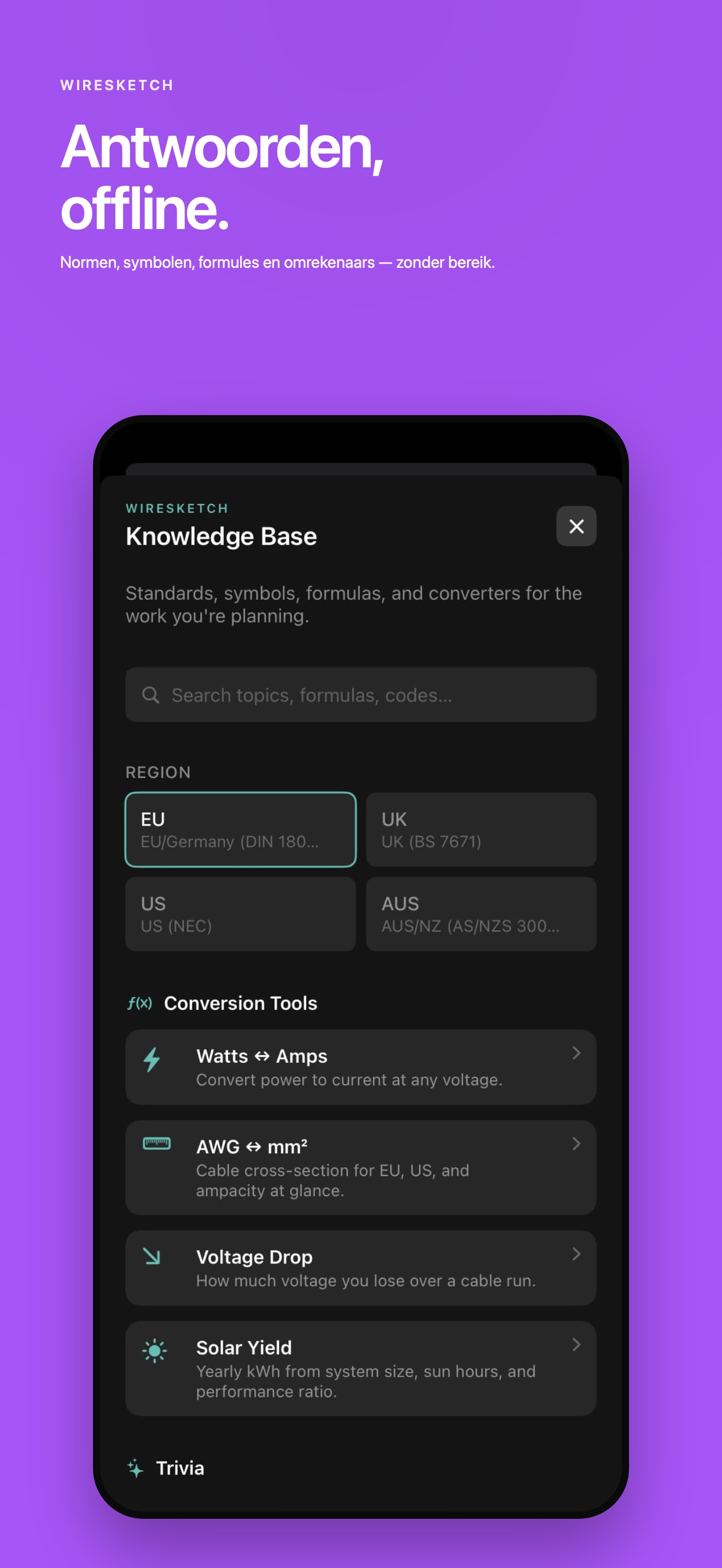

Kennisbank
Renovatie-brief PDF
Wat is WireSketch?
WireSketch is een iOS-app voor het plannen van elektrische installaties op muurfoto's. Maak een foto van je muur, plaats armaturen zoals stopcontacten, schakelaars en lampen, bekijk veiligheidszones op basis van je regionale elektrische norm, ontvang kabelaanbevelingen en exporteer professionele PDF-plannen.
Welke elektrische normen worden ondersteund?
Vier normen, genoemd naar de norm in plaats van de regio: DIN 18015 / VDE 0100 (Duitsland; redelijk uitgangspunt voor Oostenrijk, Duitstalig Zwitserland en Nederland), BS 7671 (VK, 18e editie A2 2022), NEC base (VS-planningsreferentie, niet jurisdictie-conform), en AS/NZS 3000 (Australië/NZ). Natte ruimtes gebruiken IEC 60364-zones over alle vier. Andere Europese nationale codes (Frankrijk/NF C 15-100, Spanje/REBT, Italië/CEI 64-8, België/AREI) en Canada (CSA C22.1) zijn niet apart gemodelleerd — behandel de app voor die jurisdicties als schetshulpmiddel en laat normconformiteit aan een lokale elektricien over.
Kan ik badkamer elektra-indelingen plannen?
Ja. WireSketch heeft een speciale natte ruimte modus met IEC 60364 Zone 0, Zone 1 en Zone 2 veiligheidszones. Het toont waar je wel en niet armaturen kunt plaatsen nabij douches en badkuipen.
Vervangt het een elektricien?
Nee. WireSketch is uitsluitend een planningstool. Alle elektrawerkzaamheden moeten worden uitgevoerd door een gekwalificeerd elektricien. De app helpt je bij het plannen en communiceren van je indeling.
Werkt het offline?
Ja. Alles werkt offline. Alle gegevens blijven op je apparaat. De enige netwerkverbinding is voor optionele in-app aankopen via de App Store.
Welke talen worden ondersteund?
Engels, Duits, Frans, Nederlands, Turks, Spaans, Italiaans, Pools en Portugees. Wissel direct in de app.
Wat zijn de in-app aankopen?
Multi-Wall laat je meerdere muurfoto's per project toevoegen. Pro Measurements berekent automatisch afmetingen en voegt perspectief correctie toe. De Pro Bundle bevat beide met korting. Solar Planner laat je zonnepanelen plannen op satellietbeelden met kWp, opbrengst en omvormer-/batterijdimensionering.
Kan ik zonnepanelen plannen met WireSketch?
Ja. De Solar Planner add-on laat je je adres zoeken, je dak bekijken op satellietbeelden, het dakoppervlak tekenen, obstakels zoals schoorstenen markeren en automatisch panelen plaatsen. Je krijgt een live systeemoverzicht met kWp, geschatte jaarlijkse kWh-opbrengst, omvormerdimensionering, batterij-aanbevelingen en kabeldimensionering. Exporteer een professionele PDF om te delen met je zonne-energie installateur.
Vervangt het een zonne-energie installateur?
Nee. WireSketch Solar Planner is een communicatietool uitsluitend voor planningsdoeleinden. Alle zonne-energie-installaties omvatten levensgevaarlijke DC-spanningen, risico's van dakwerk en netaansluitingsvereisten. Deel je plan met een gecertificeerde zonne-energie installateur voor een professioneel ontwerp.
DIN 18015 / VDE 0100 (Duitsland)
Wat de Duitse keuze daadwerkelijk toepast — en waar DIN-aligned landen (AT, CH-de, NL) inpassen. Plus wat we niet modelleren.
BS 7671 (VK)
18e editie Amendement 2 (2022). Wat WireSketch implementeert, waarom Part P-meldingsplichtig werk nog steeds een geregistreerde installateur vereist.
NEC base (VS)
Waarom „kale NEC” nergens onveranderd wordt afgedwongen, en de praktische grenzen voor Amerikaanse residentiële planning.
AS/NZS 3000 (AU/NZ)
De Wiring Rules — wat WireSketch modelleert, waar licentieregels variëren, wat buiten scope valt.

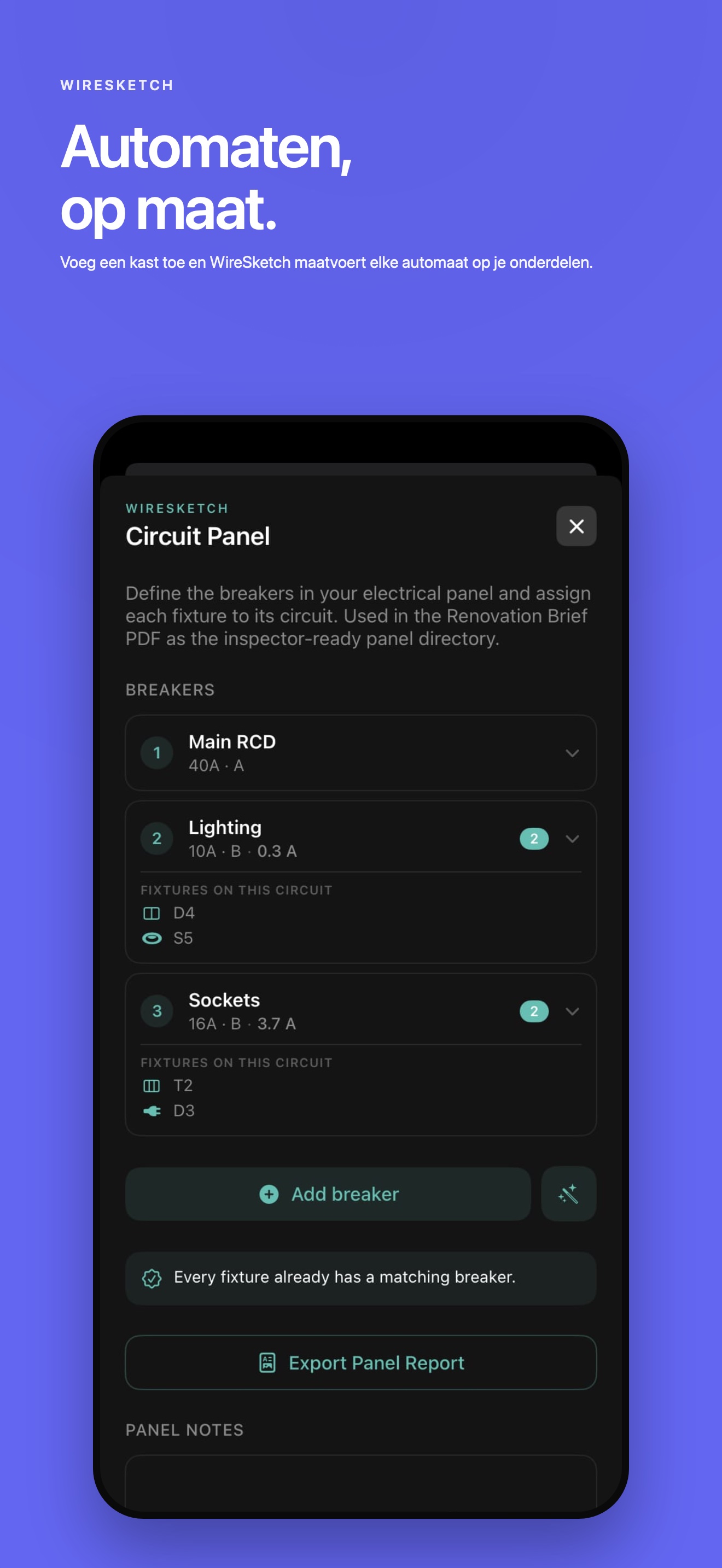

Groepenkast (Pro)
Elke groep aanleggen, automatisch vullen vanuit geplaatste verbruikers, groepenrapport-PDF exporteren. De 1.8 Pro-vlaggenschipfunctie.
Woningen — één elektrische norm
Huis, Flat, Appartement, Garage, Bedrijfsruimte. Één adres, één regio, één of meer kasten. Gratis voor iedereen.
Renovatie-brief PDF
A4 met omslag, muurschetsen, verbruikerschema, materiaallijst en 8-punten elektricien-checklist.
IEC 60364 natte-ruimtezones
Zone 0/1/2 uitgelegd: wat past waar, welke IP-klasse hoort waar, en waarom de VS een ander model gebruikt.
Kabeltypen per regio
NYM-J, Twin & Earth, NM-B, TPS — welke residentiële kabel waar wordt gebruikt en waarom ze niet uitwisselbaar zijn.
Karakteristieken (B/C/D)
Wat de karakteristiek-kolom op een groepsrij betekent. Wanneer welke kromme, en waarom een 16 A B niet hetzelfde is als een 16 A C.
